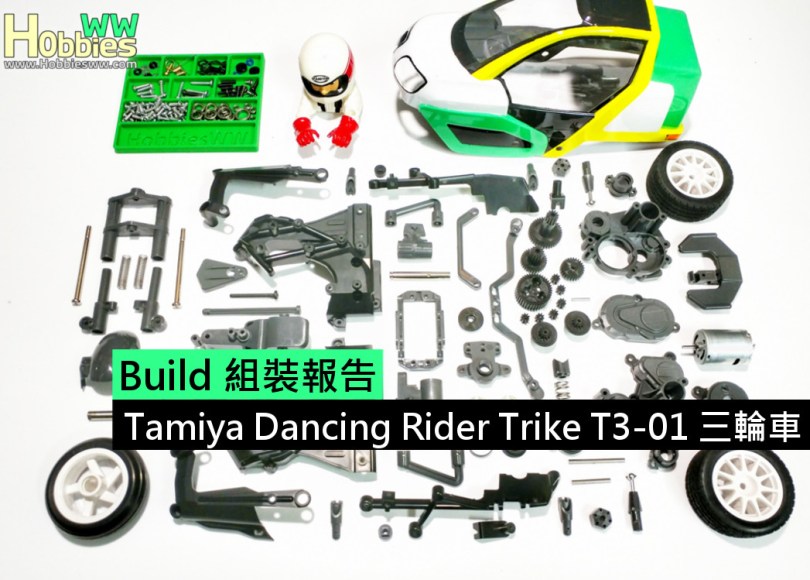

Building Review組裝報告 : Tamiya Dancing Rider Trike T3-01 57405 三輪車 (1)

Posted by


前言:
很多人期待的TAMIYA 三輪車, 香港地區終於在12月聖誕節前派貨, 這次亞洲地區好像是最後才到貨比起歐洲地區較遲, 而筆者由到手到組裝完成斷斷續續差不多用了7天時間, 包括拍照記錄以及Time Lapse影片等等, 車架不難組裝而且零件不多, 有模型經驗的相信3小時左右能完成車架部份, 車殼上色以及公仔頭部份對我來說是最不熟手, 而一邊組裝一邊記錄也較花時間以下Tamiya T301組裝記錄希望大家喜歡!

更多T3-01相關文章: https://hobbiesww.com/?s=t3-01

支持Hobbiesww.com請訂閱我們的頻道 🙂
按此訂閱Youtube
Facebook
Twitter
Instagram
Google+

—–T3-01 Video—–
Time Lapse Assembly Tamiya T3-01 Dancing Rider 57405

懸掛活動 / Suspension Movement

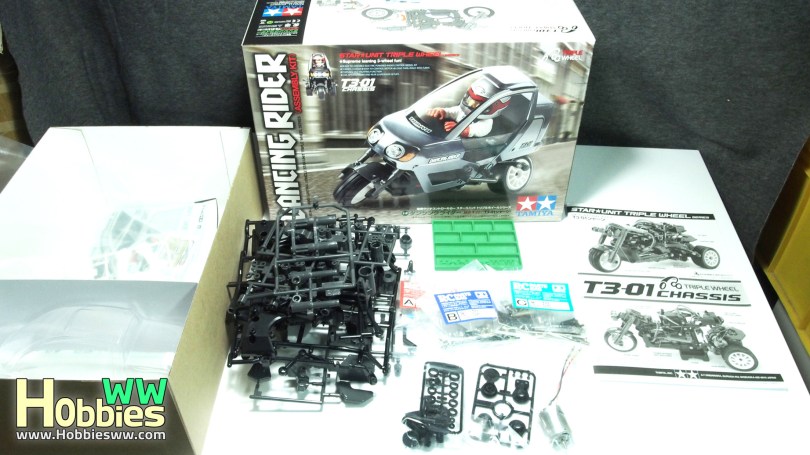

開箱影片 / Time-Lapse Unbox

—— 開始組裝Tamiya T3-01前準備 ——
組裝Tamiya T3-01 57405 三輪車前需要另買以下產品才為整套可玩

▼TX套裝(遙控發射+接收器)

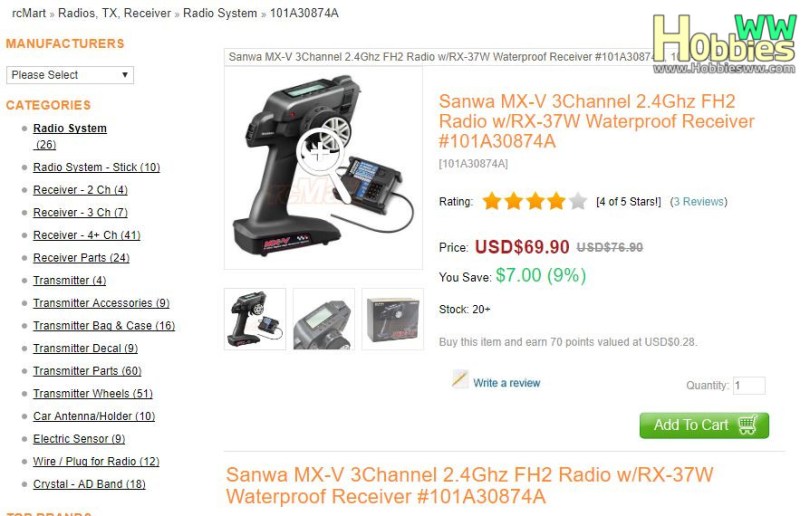

入門平價遙控較為推介大廠牌子例如: Sanwa MX-V,  銀碼再底一點有Flysky品牌
Sanwa-MX-V-radio-Tx

▼ESC (電子變速)筆者使用Novak GTX ESCOLYMPUS DIGITAL CAMERA

▼ Servo(舵機)筆者使用Low Profile(短身Servo) Yeah Racing Hackgear YE-0022 系列, 雖是Drift Spec但沒有太大關係, 夠快以及是電車常用OK!
OLYMPUS DIGITAL CAMERA

▼車用電池(此為鋰電池, 如ESC沒有低電壓CUT電保護需要外加, 否則電池過度放電會損壞造成危險)
OLYMPUS DIGITAL CAMERA

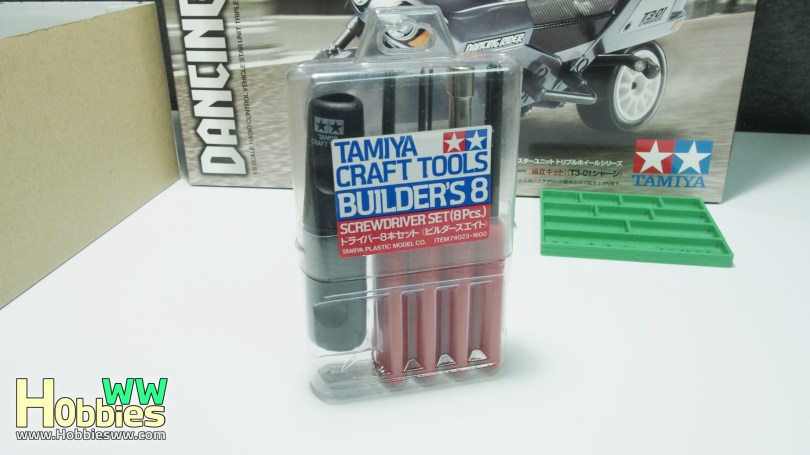

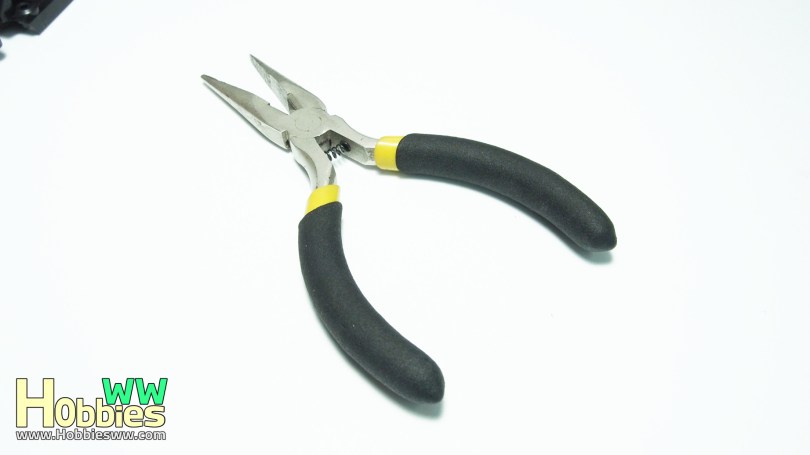

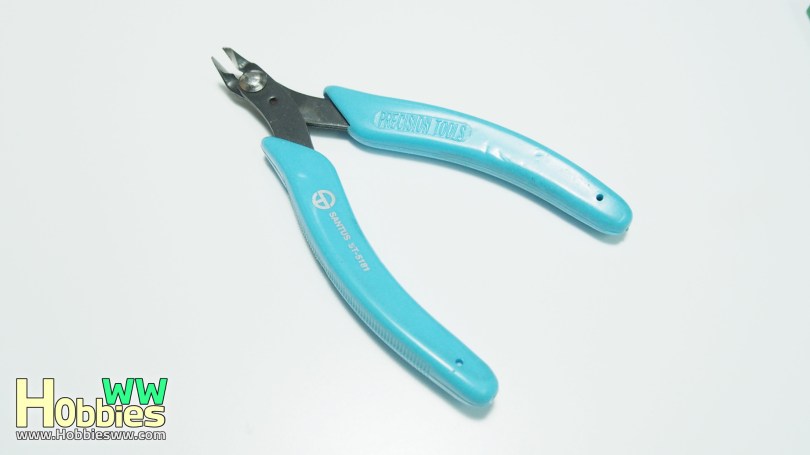

▼螺絲批等工具OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

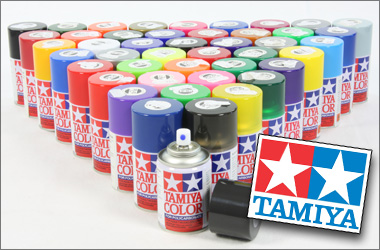

▼車殼上色用透明殼噴油(例如TAMIYA PS系列)
Tamiya-ps -Paint

—– 開始組裝 ——OLYMPUS DIGITAL CAMERA

▼注意螺絲有2款必須清楚, 幼牙扭金屬件而粗牙扭膠件
OLYMPUS DIGITAL CAMERA

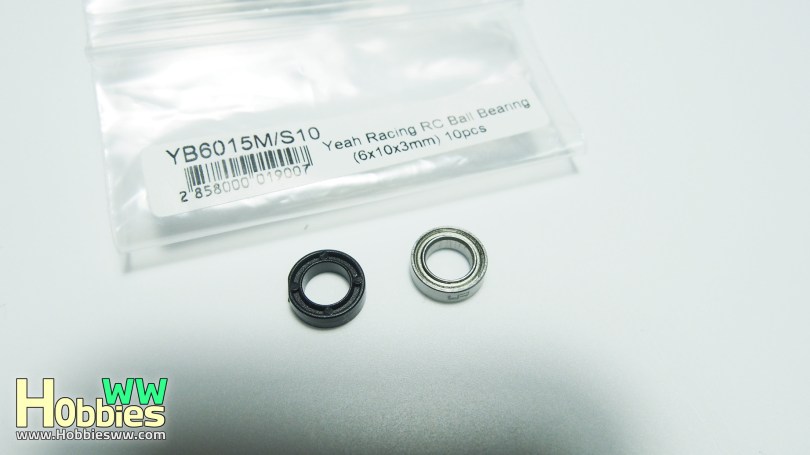

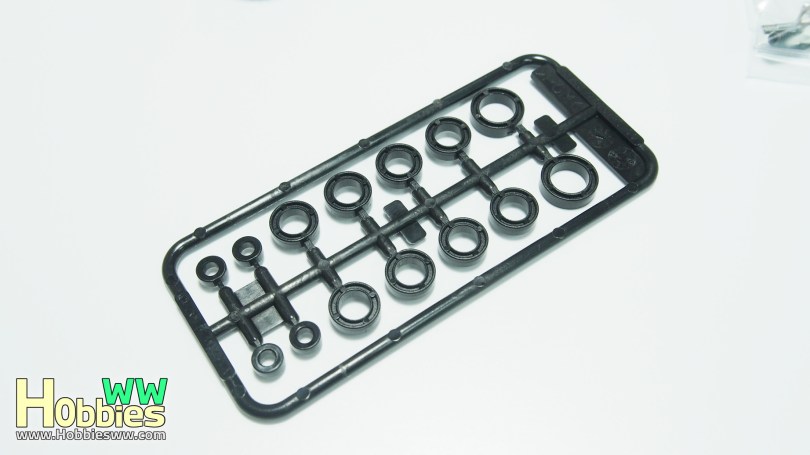

▼原裝車只有膠杯士未有包括走珠軸承是必換ITEM
OLYMPUS DIGITAL CAMERA

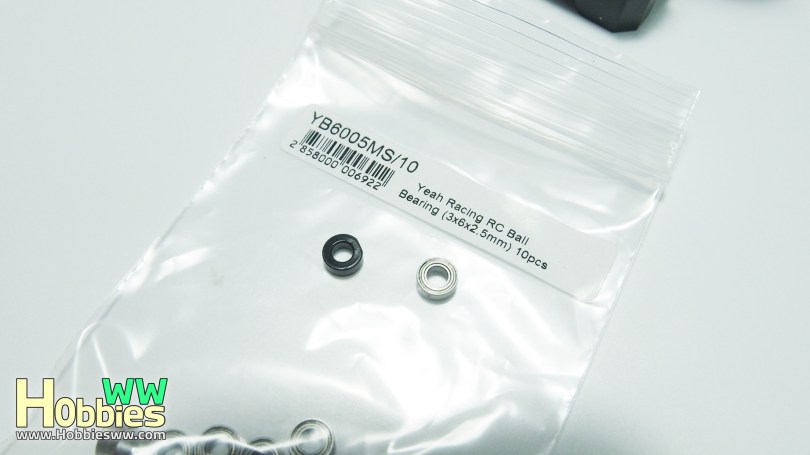

▼所需尺寸如下(如玩水車可用回膠杯士因為走珠啤令會生銹)
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

—–組裝齒輪差速—–

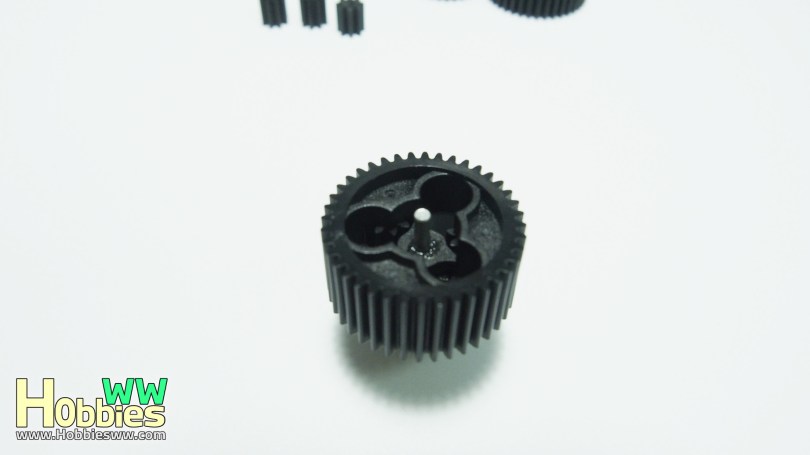

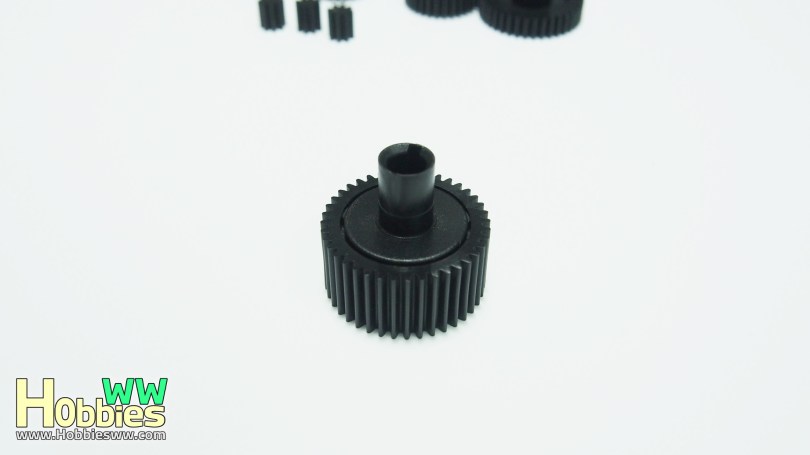

▼說明書一開始就先組裝慧星齒輪差速OLYMPUS DIGITAL CAMERA

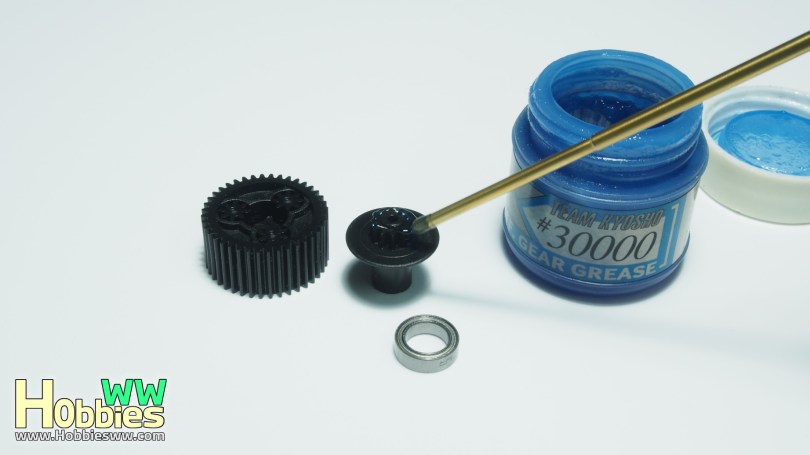

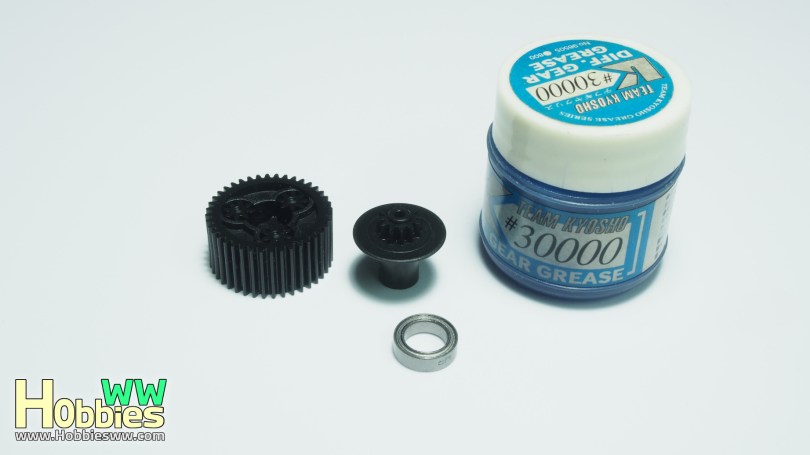

▼齒輪差速器加上適量 Kyosho 96505 Diff. Gear Grease, 減少差速器在攻灣時空轉
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

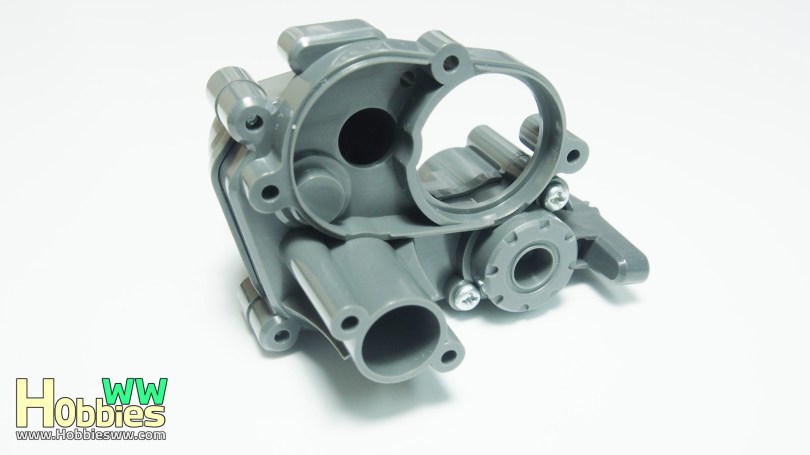

——組裝車尾動力齒輪箱—–

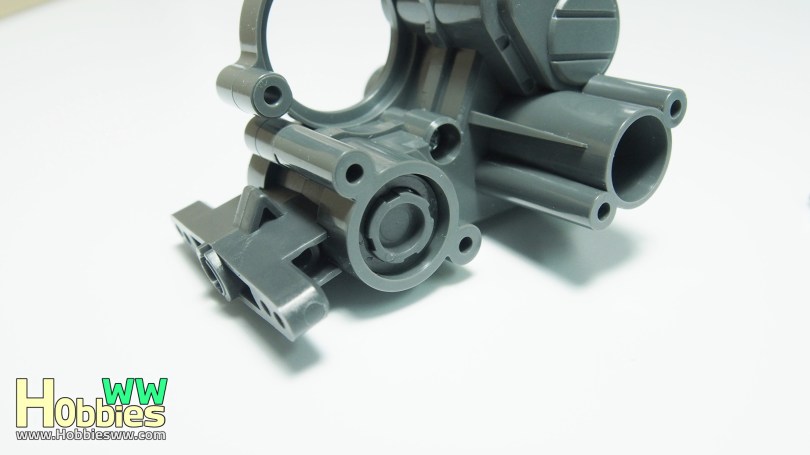

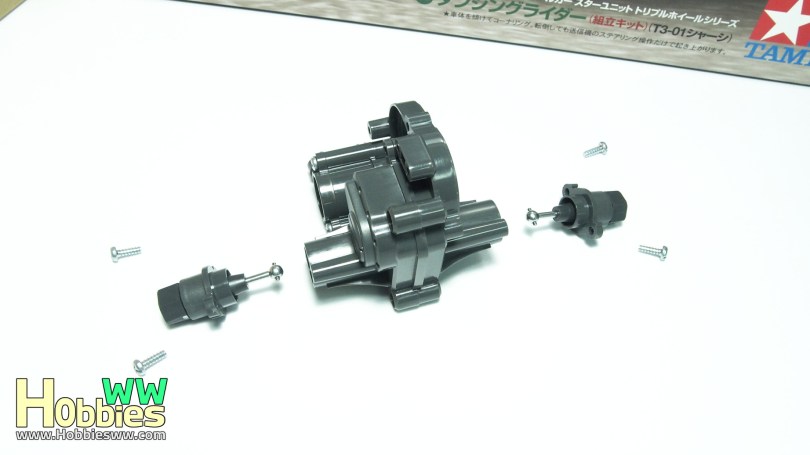

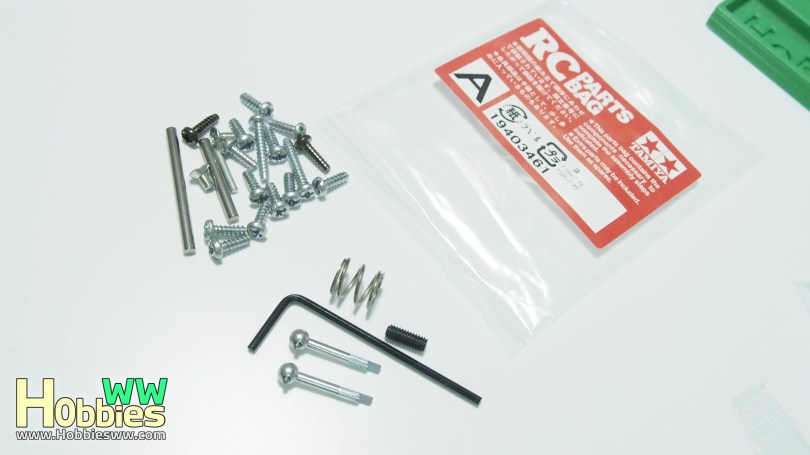

▼打開A袋金屬件, 十字頭鐵螺絲如果改成六角頭會更加有感覺OLYMPUS DIGITAL CAMERA

▼組裝尾波箱用工具, 方便固定尾波箱OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

▼到最後可以用作Display固定架非常好用, 因為Servo沒通電時Hold不住車架
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

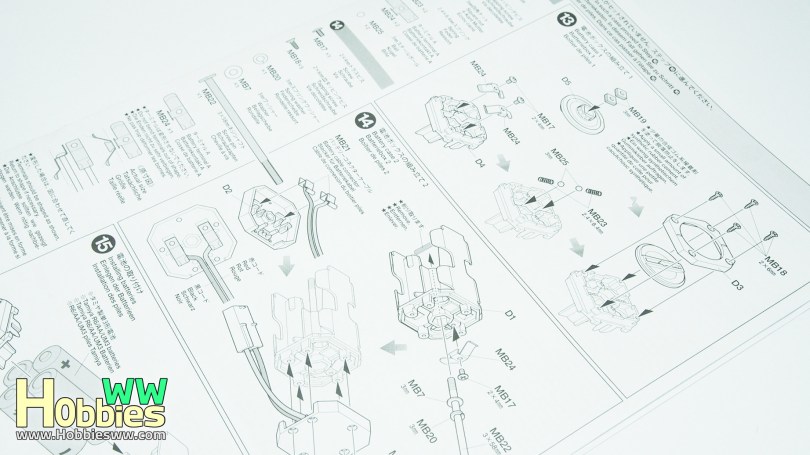

▼Tamiya說明書特色, 1:1比例零件圖方便對照OLYMPUS DIGITAL CAMERA

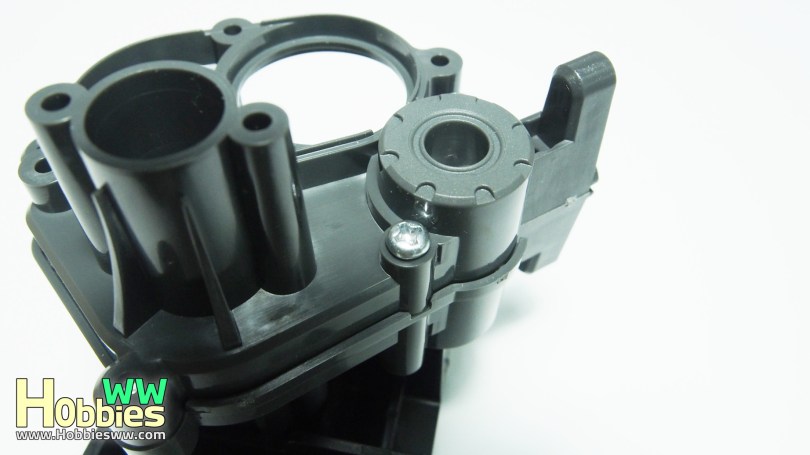

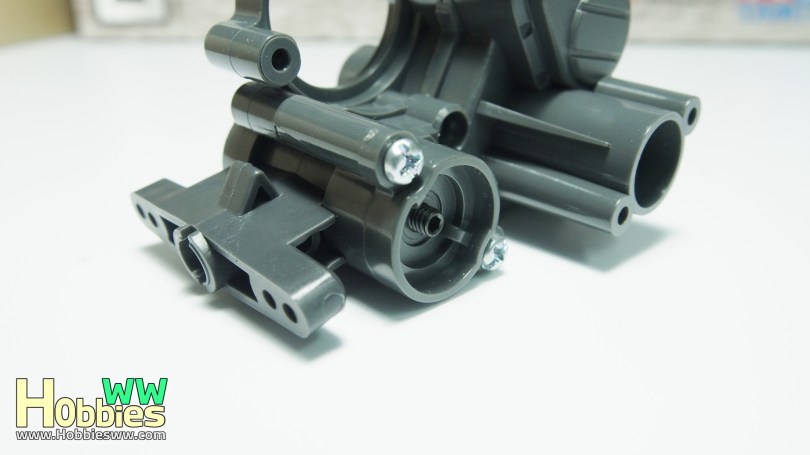

▼軸需要加一點潤滑OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

▼放回剛才組裝好的差速OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

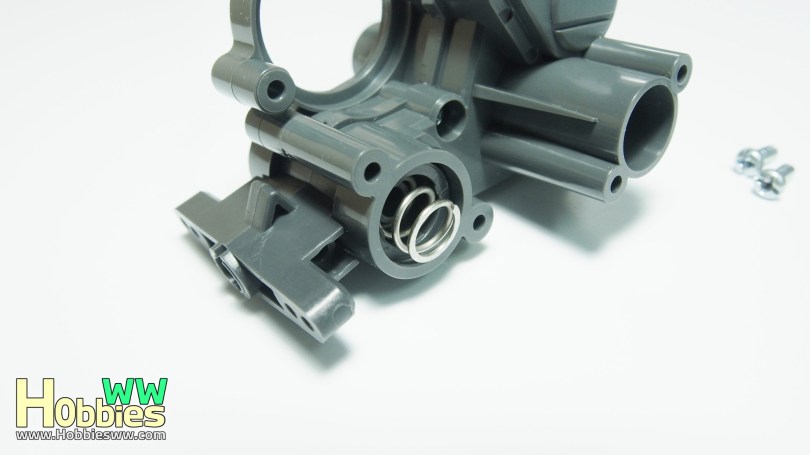

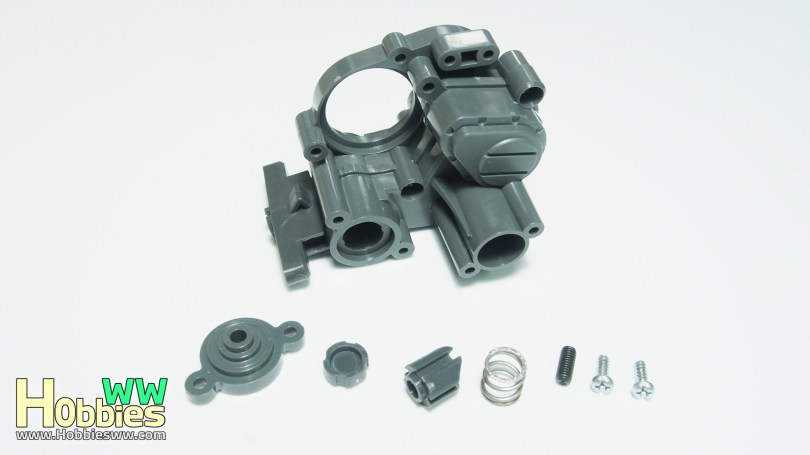

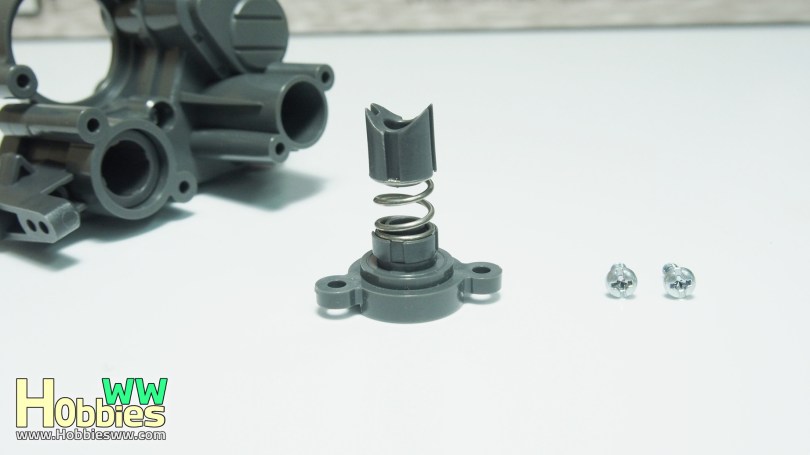

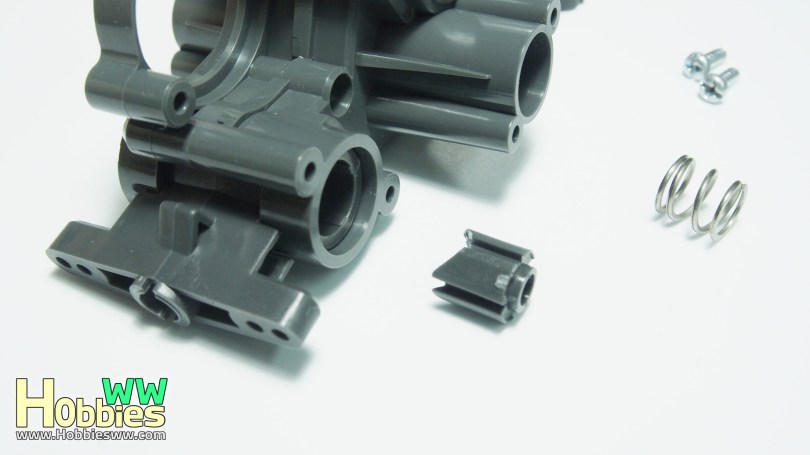

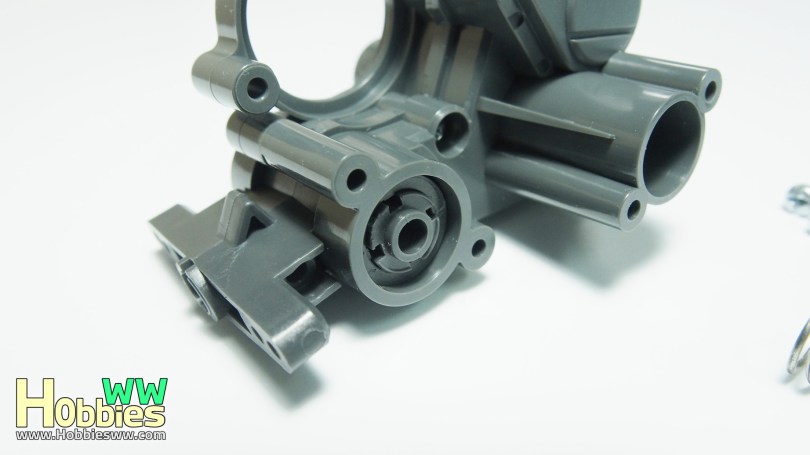

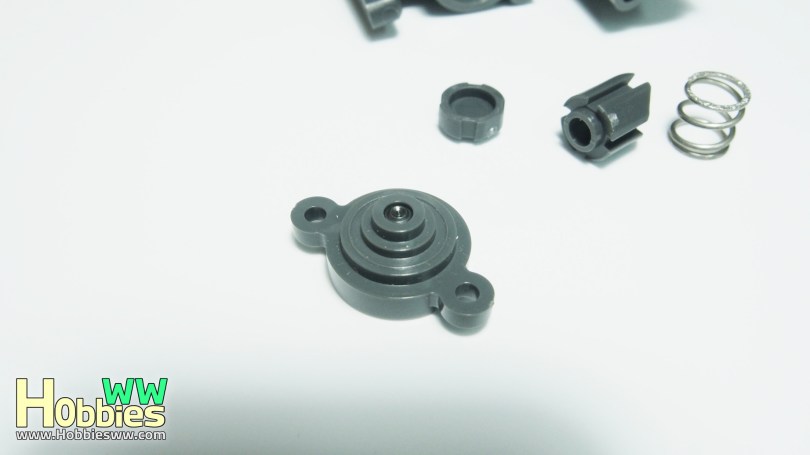

▼尾擔吸震懸掛(Suspension)類似Servo舵機保護器結構, 尾懸掛扭動轉化成推力壓向彈簧OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

▼留意零件先後次序以及方向
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

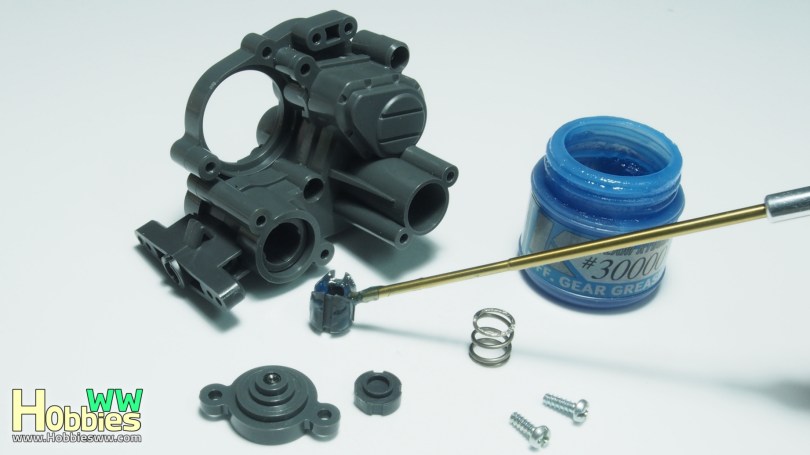

▼說明書指示加上雪油, 但我會嘗試加上阻力油作用是吸收彈弓彈跳, 估計較合適也是設定1:28吸震器招式
OLYMPUS DIGITAL CAMERA

▼也可嘗試使用Tamiya Damper阻力油OLYMPUS DIGITAL CAMERA

▼塗上阻力油之後, 按順序先安裝活塞
OLYMPUS DIGITAL CAMERA

▼再安裝彈簧
OLYMPUS DIGITAL CAMERA

▼最後放入彈簧托
OLYMPUS DIGITAL CAMERA

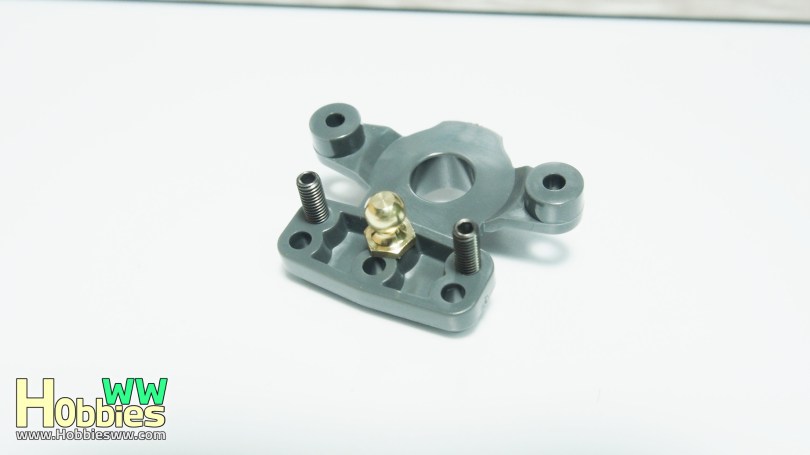

▼六角機米螺絲調教彈簧軟硬度OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

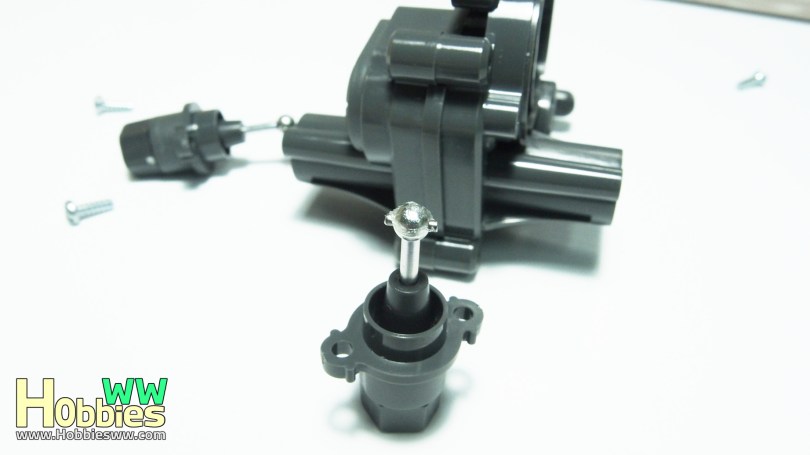

▼傳動軸(狗骨)如果你是使用走珠軸承, 便不需要如說明書加上雪油OLYMPUS DIGITAL CAMERA

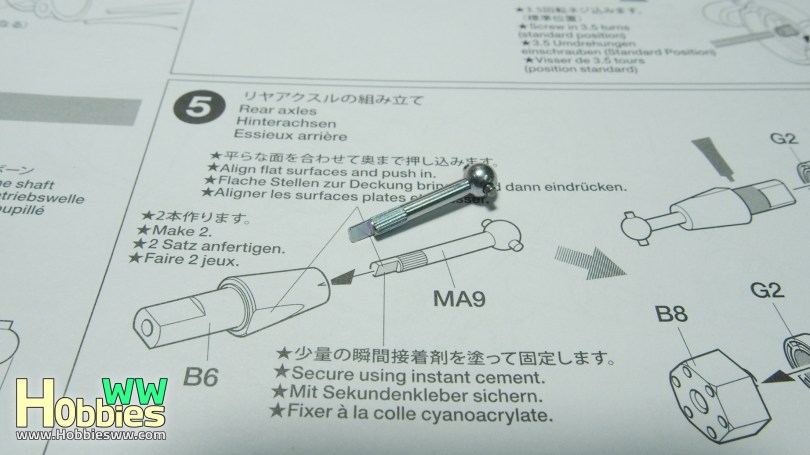

▼說明書的重要提示, 提醒留意方向
OLYMPUS DIGITAL CAMERA

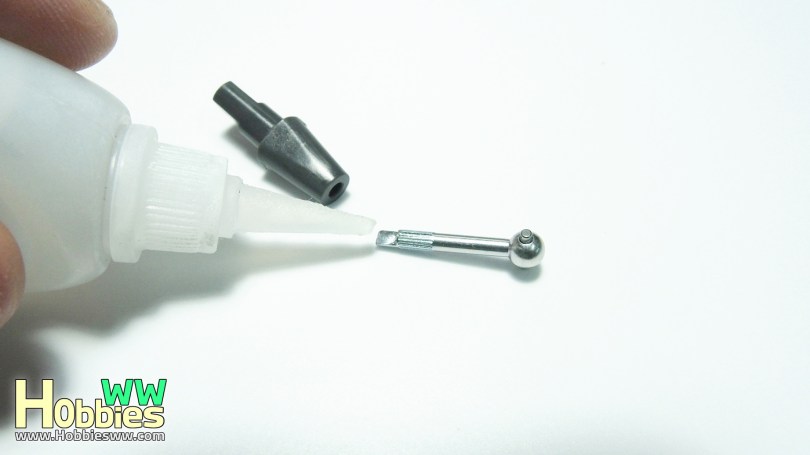

▼說明書指示需要加點膠水(AA頖型膠水)
OLYMPUS DIGITAL CAMERA

▼加到平面位置
OLYMPUS DIGITAL CAMERA

▼穿到膠件留意方向, 膠件平面對著金屬軸平面
OLYMPUS DIGITAL CAMERA

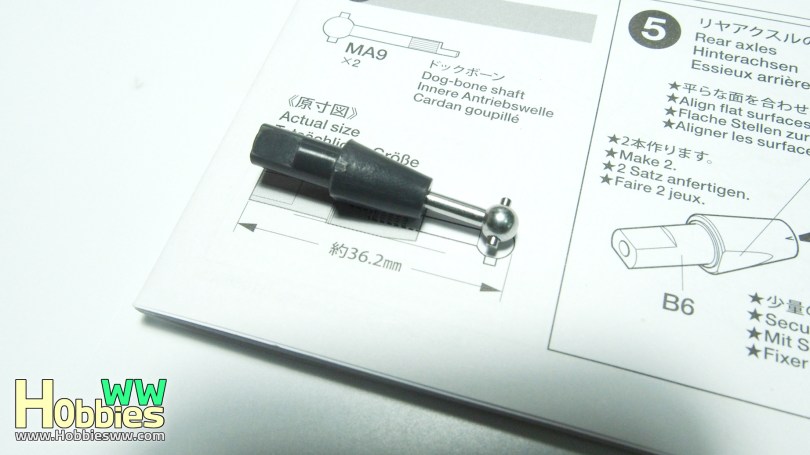

▼校對尺寸是否如圖一樣
OLYMPUS DIGITAL CAMERA

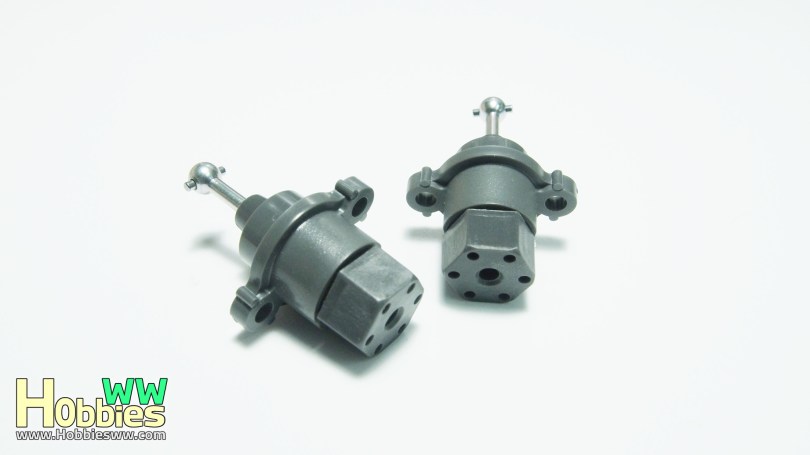

▼同一工序做出二支傅動軸
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

▼傳動軸裝到波箱上
OLYMPUS DIGITAL CAMERA

▼安裝前加一點跟車TAMIYA雪油
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

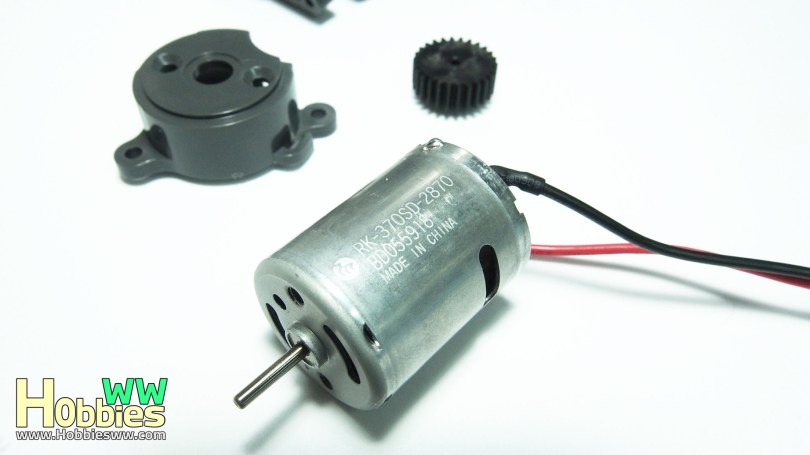

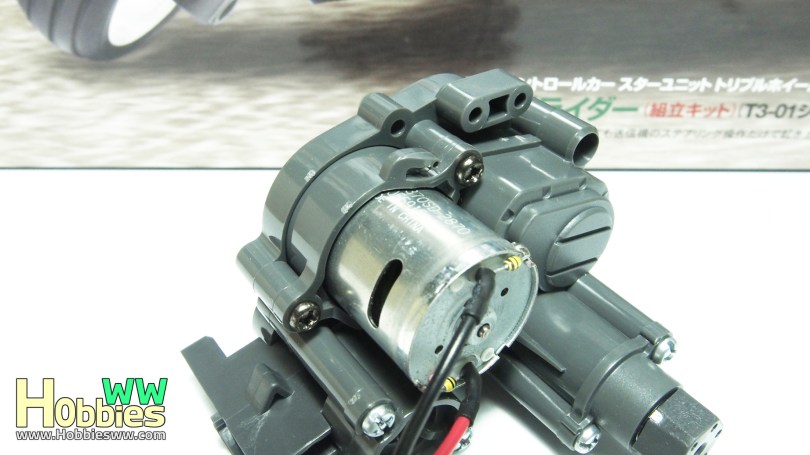

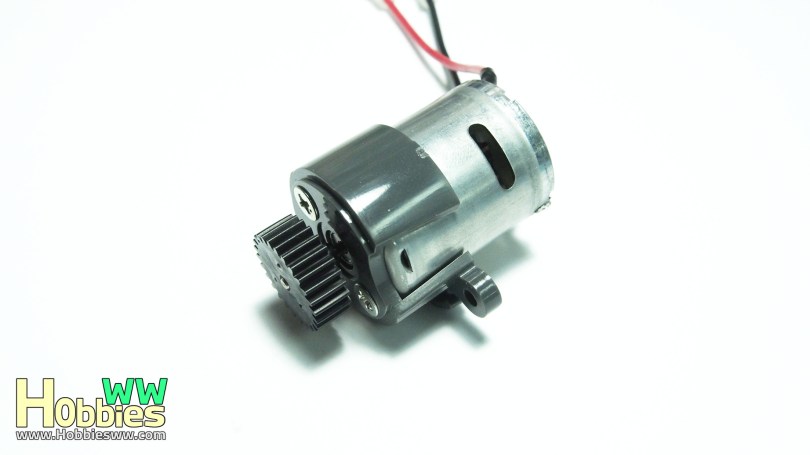

▼跟車為Size 370 白色Motor
OLYMPUS DIGITAL CAMERA

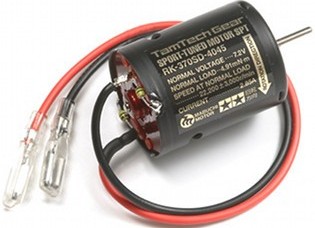

▼Tamiya升級有Size 370 黑Motor
40537 TamTech Gear Sport Tuned Motor SPT

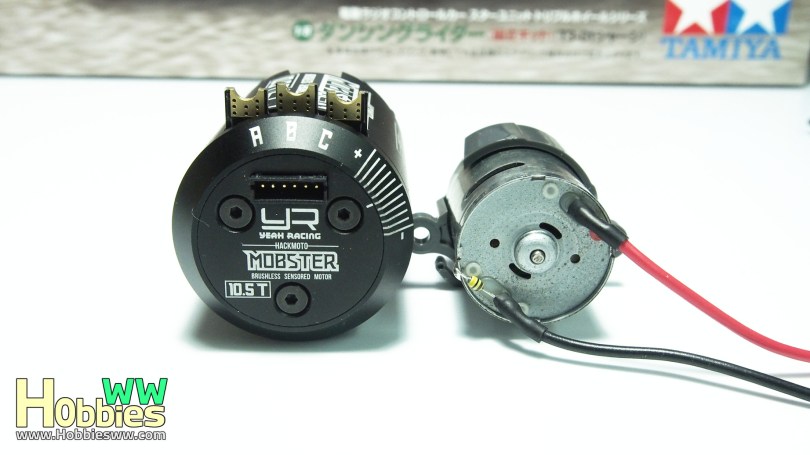

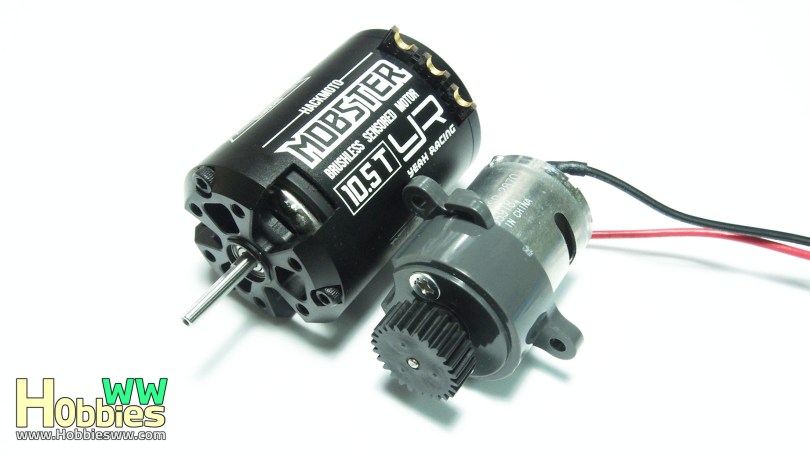

▼Size 370 Motor 對比 1:10常用 Size 540 Motor
OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

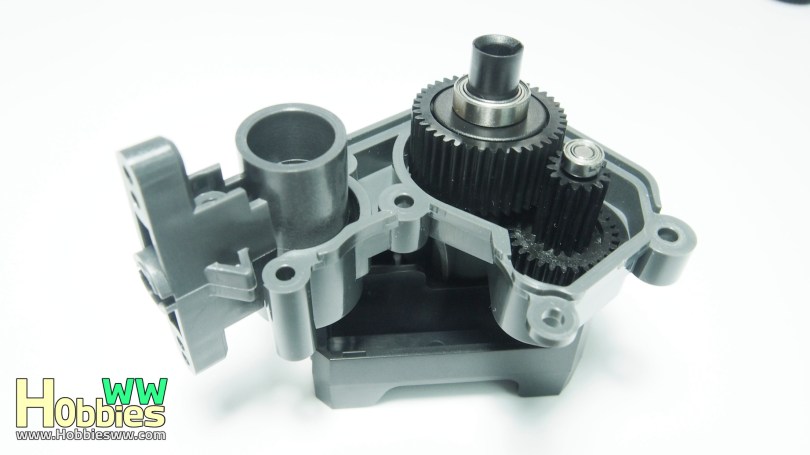

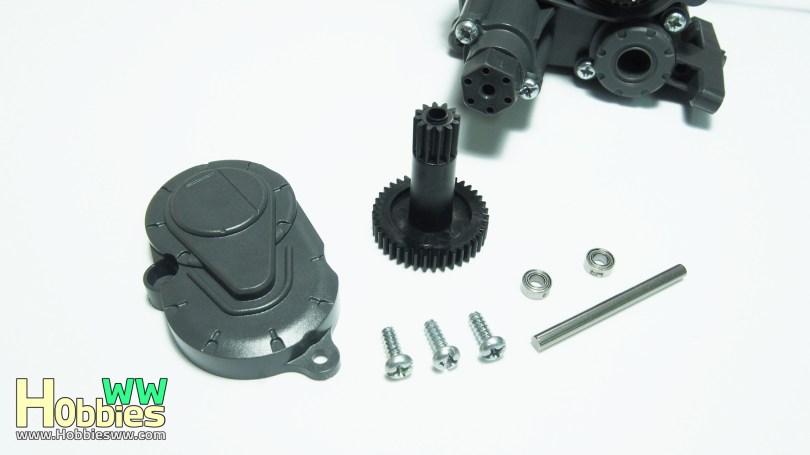

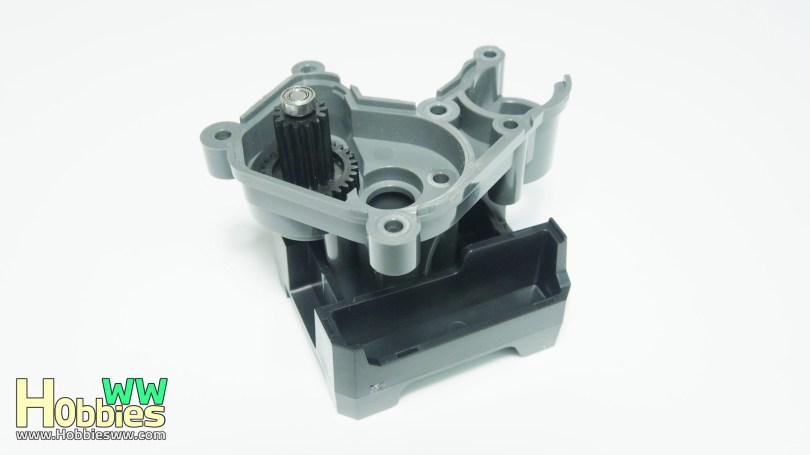

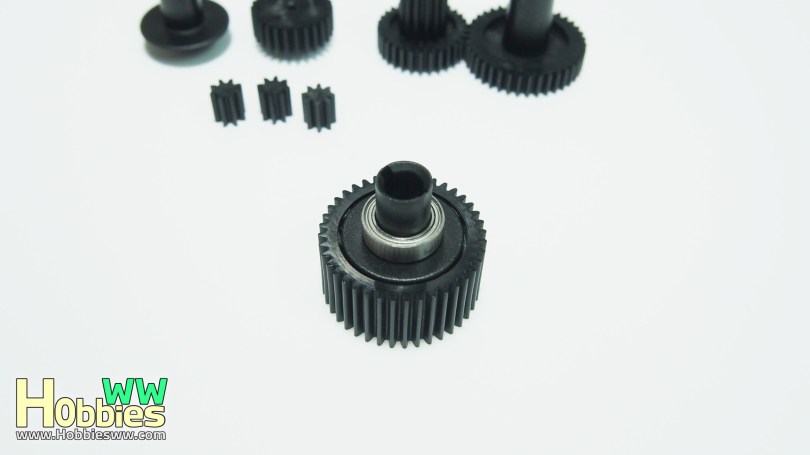

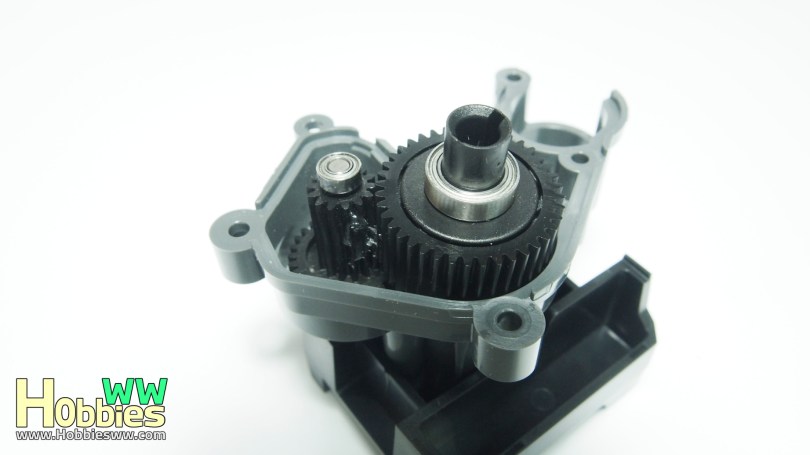

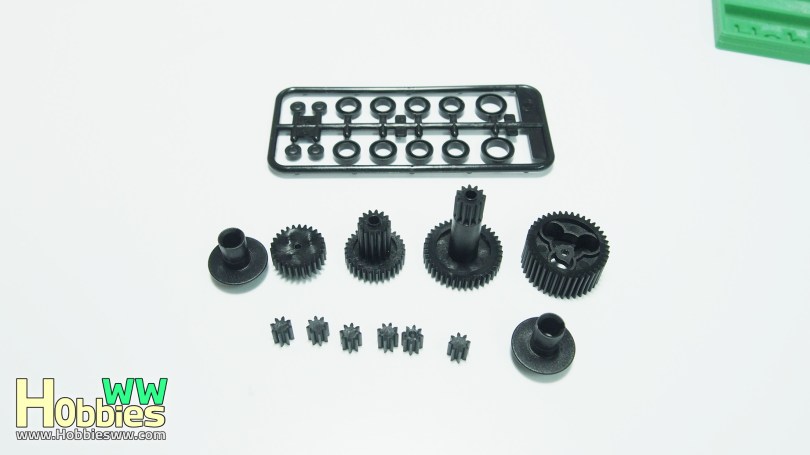

▼減速齒輪部份
OLYMPUS DIGITAL CAMERA

▼再次加適量跟車的Tamiya雪油OLYMPUS DIGITAL CAMERA

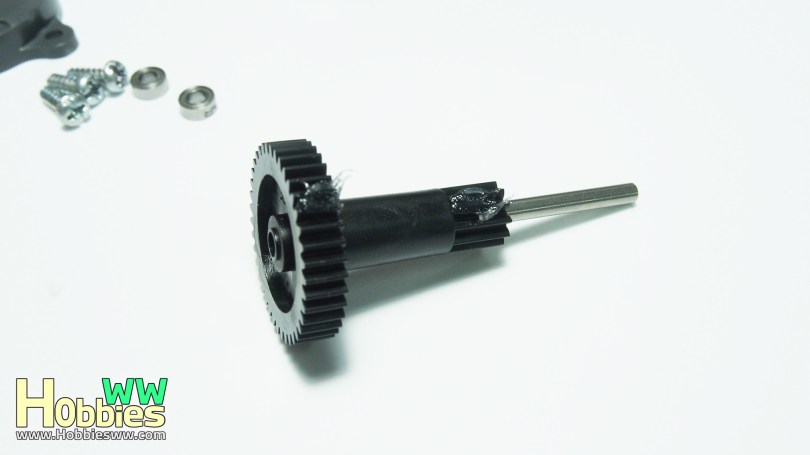

▼齒輪軸也加一點
OLYMPUS DIGITAL CAMERA

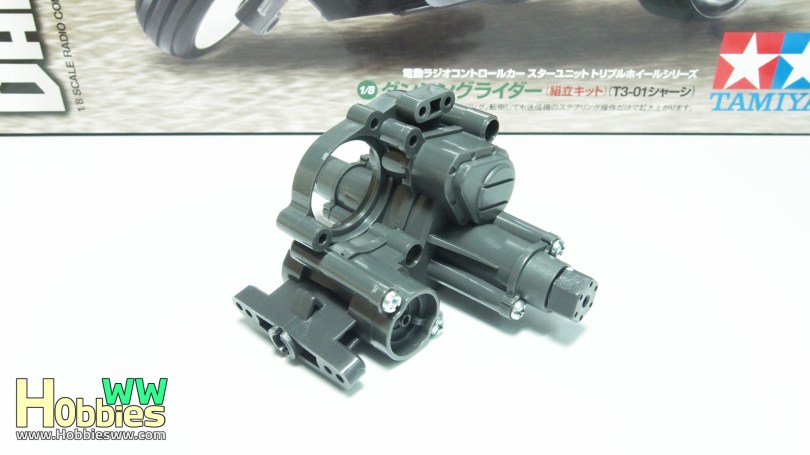

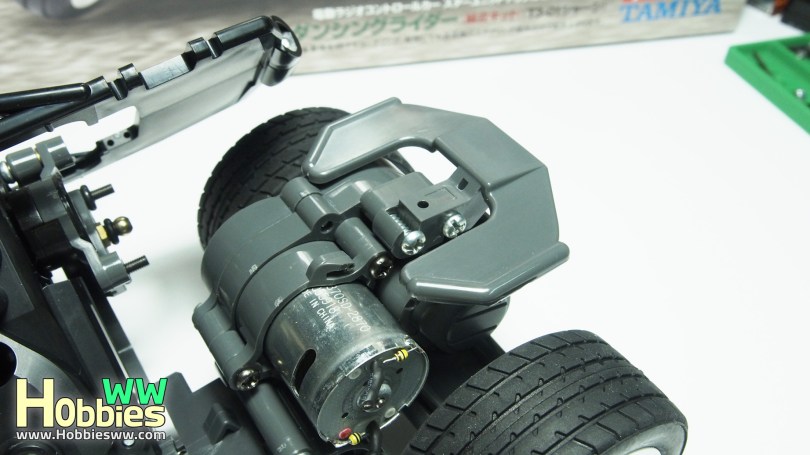

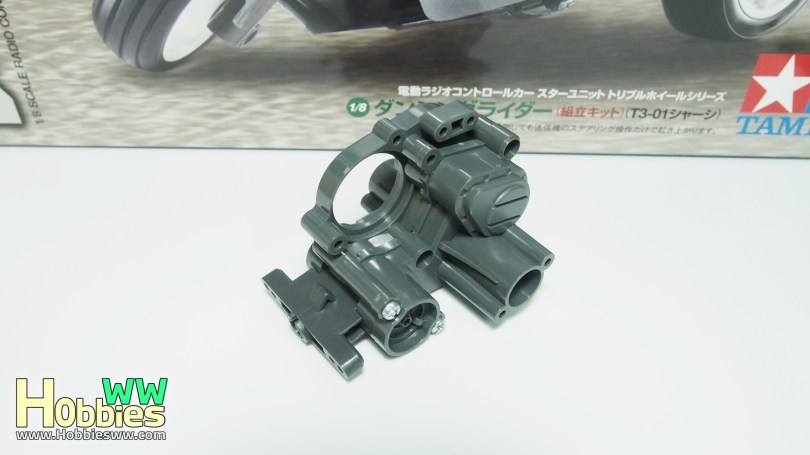

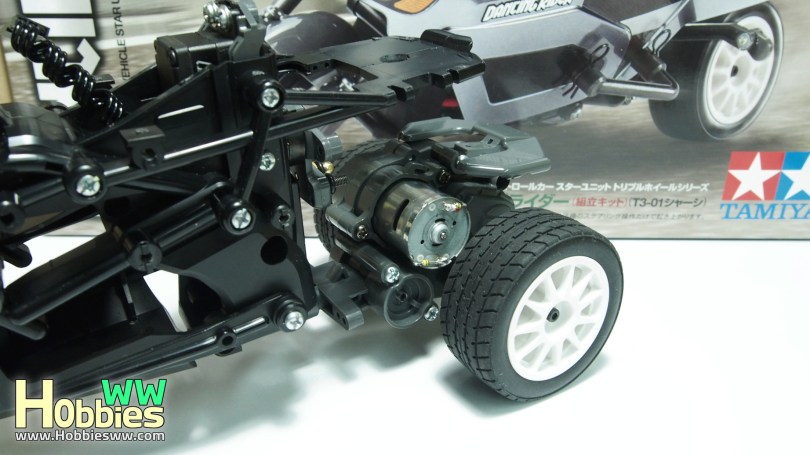

▼尾擔完成
OLYMPUS DIGITAL CAMERA

—–車身組裝部份—–

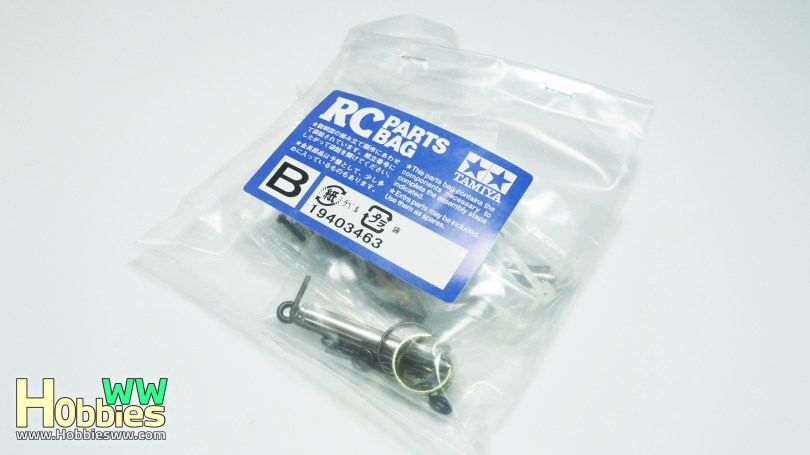

▼打開另一包金屬件B袋OLYMPUS DIGITAL CAMERA

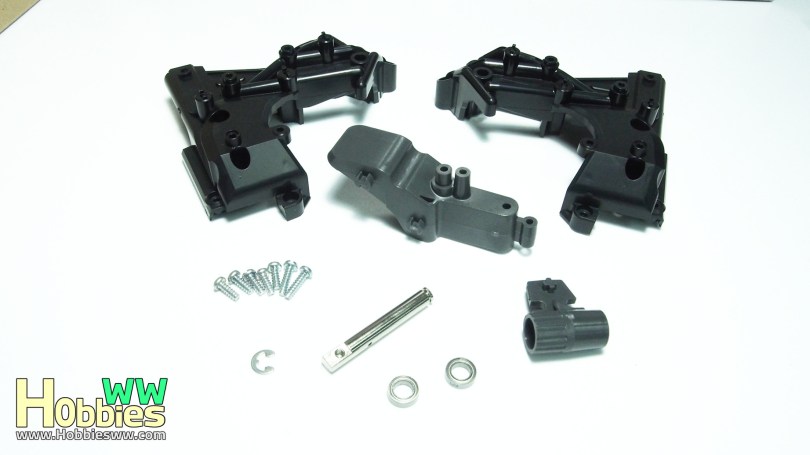

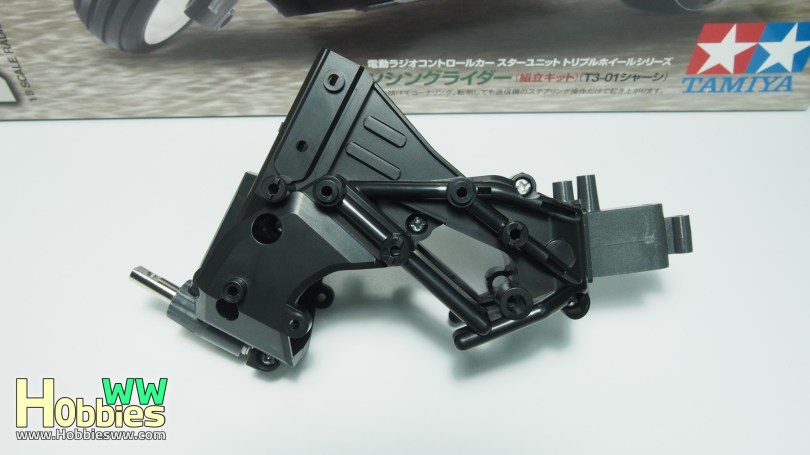

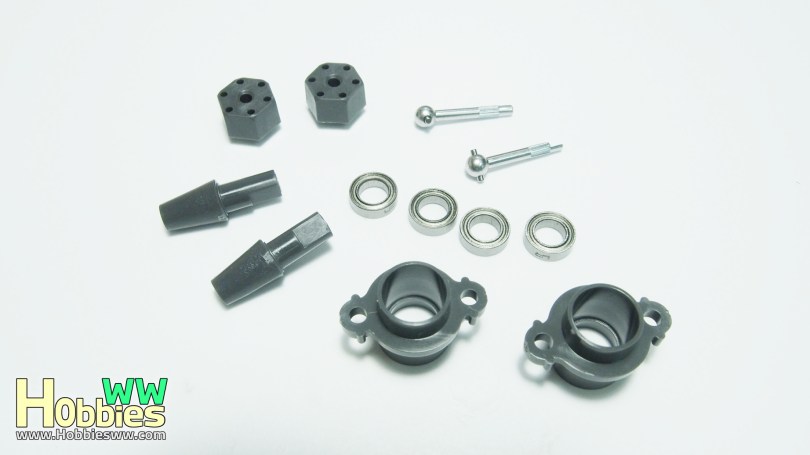

▼車身中間部份 & 尾擔扭腰軸, 筆者升級成走珠軸承OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

▼車底電池架, 如不用2A電架中間U型零件不需要裝
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

—–Servo 安裝部份—–

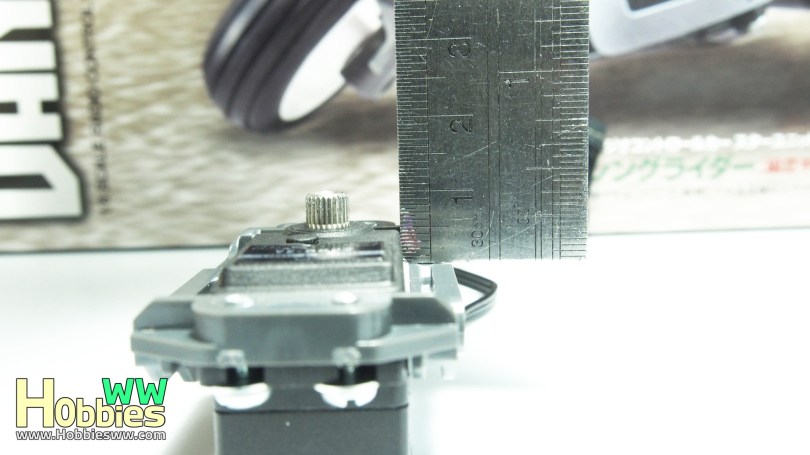

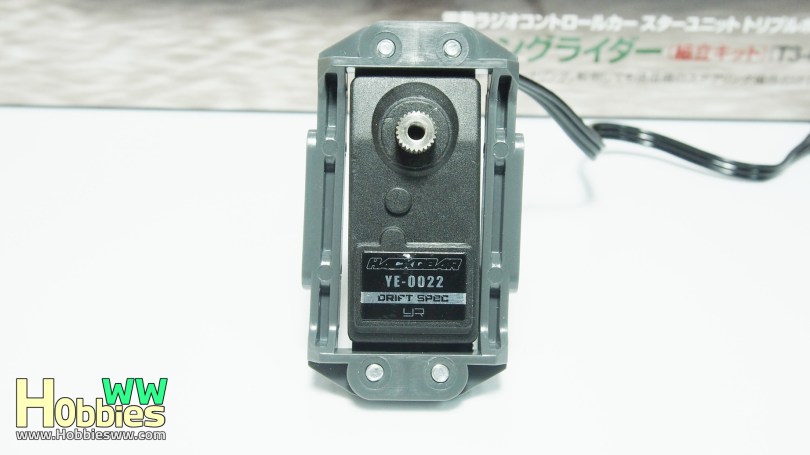

▼說明書指出Servo Mount(舵機座)有兩種裝法, 意指需要保証Servo齒距離舵機座邊緣10~12mm便可OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

▼說明書指出Servo安裝需注意平衡OLYMPUS DIGITAL CAMERA

▼Servo左右平衡
OLYMPUS DIGITAL CAMERA

▼下圖為錯誤示範, Servo左右不平衡
OLYMPUS DIGITAL CAMERA

▼筆者組裝版本並沒有2A電架, 不用想直接升級鋰電OLYMPUS DIGITAL CAMERA

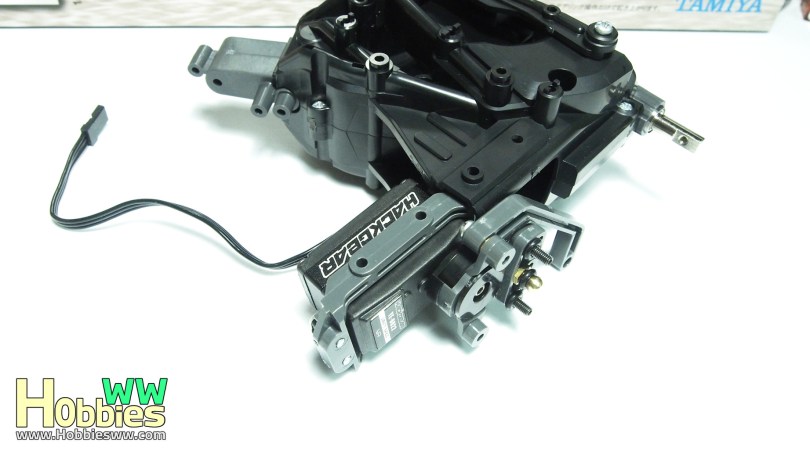

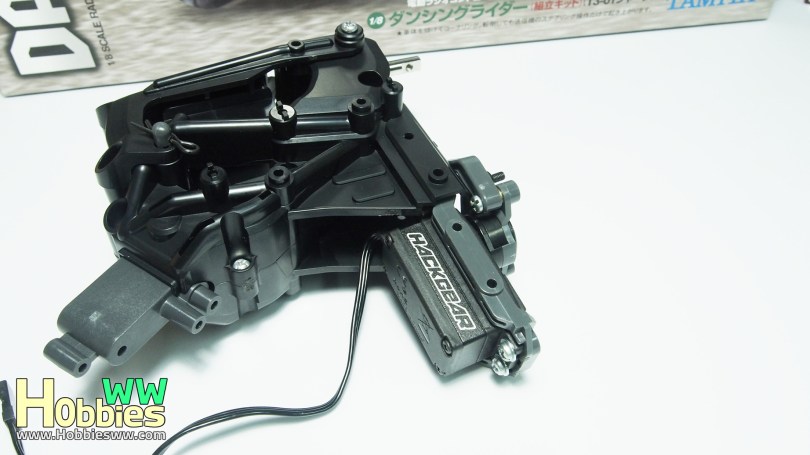

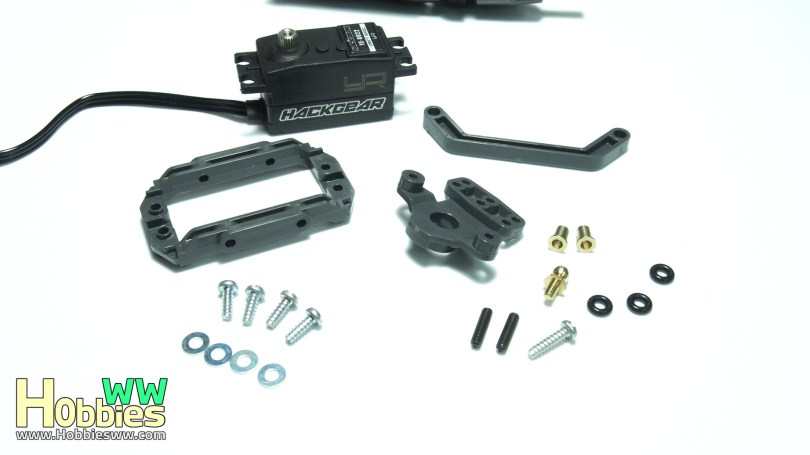

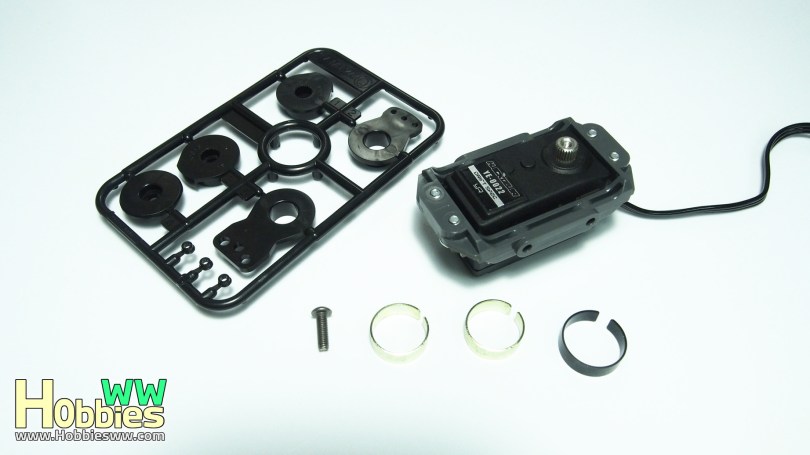

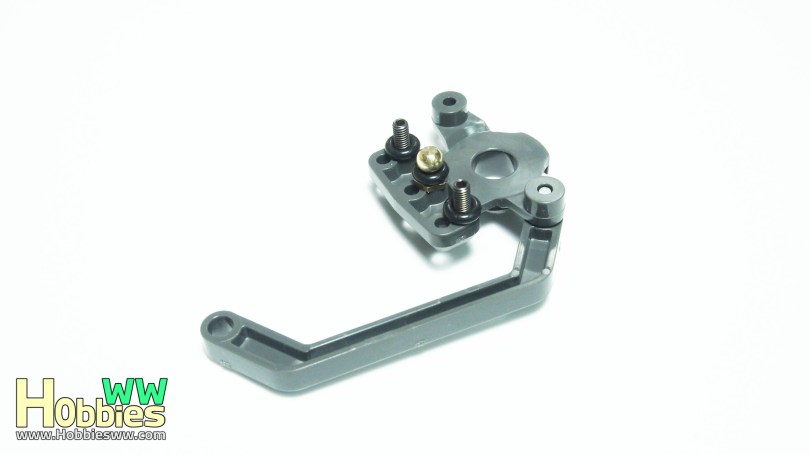

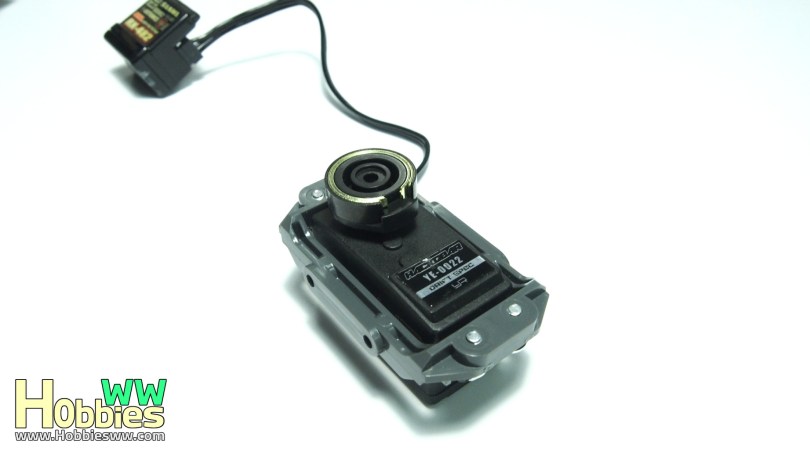

▼組裝Servo Saver(舵機保護器)
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

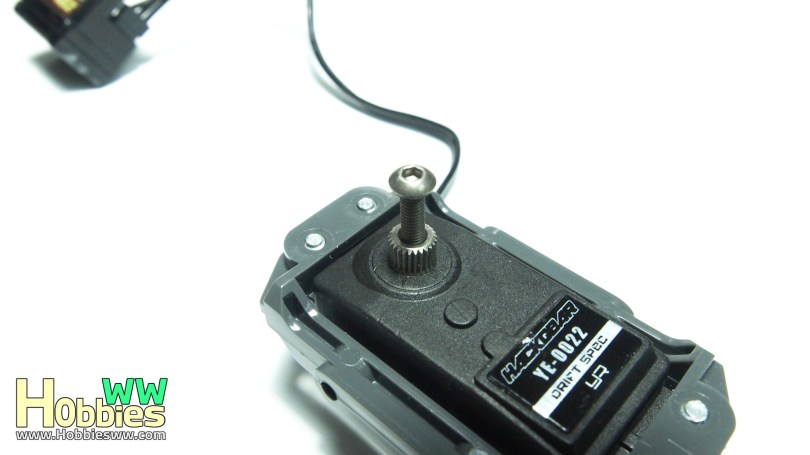

▼先連接RX(接收器)再打開TX(遙控器), Servo回中位時裝上Servo Saver
OLYMPUS DIGITAL CAMERA

▼注意如果是金屬齒Servo, 螺絲必須為幼牙螺絲(大部份Servo有跟)
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

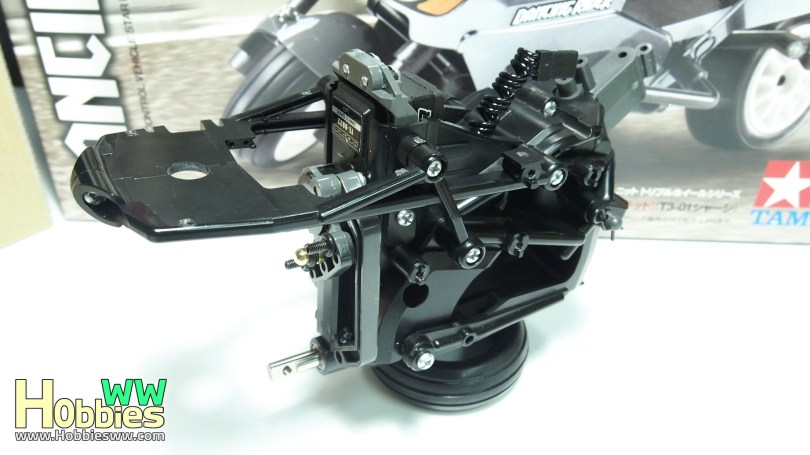

▼擺放Servo空間足夠擺放Full Size Servo, 雖然電車主流都是Low Profile ServoOLYMPUS DIGITAL CAMERA

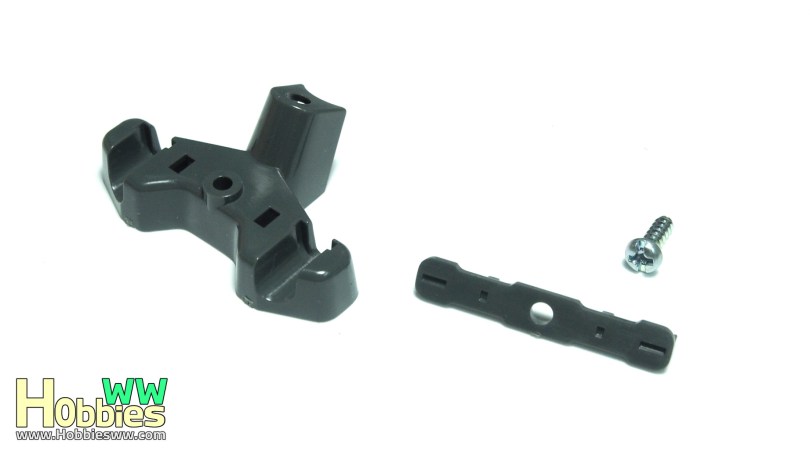

▼安裝車尾置物架(固定ESC, 接收機等等)OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

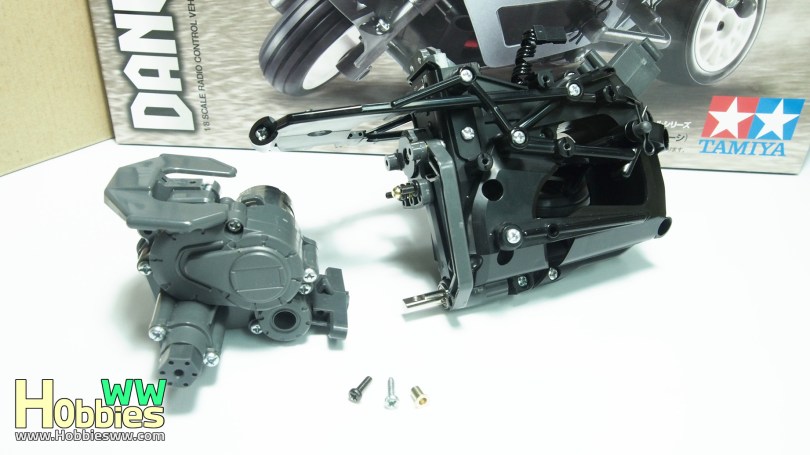

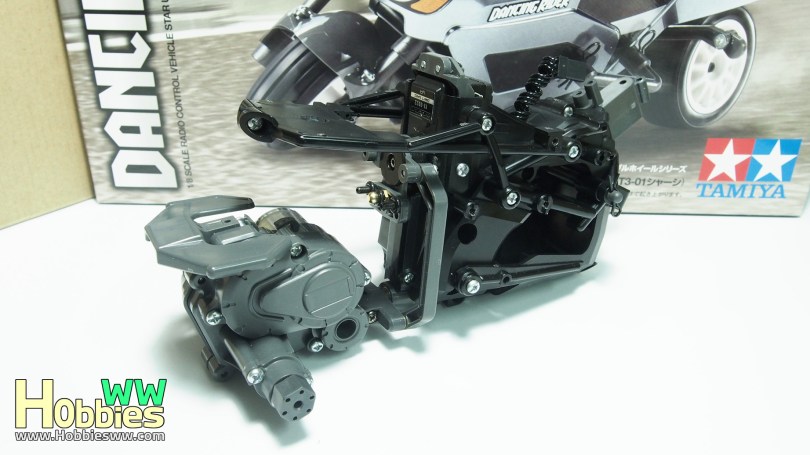

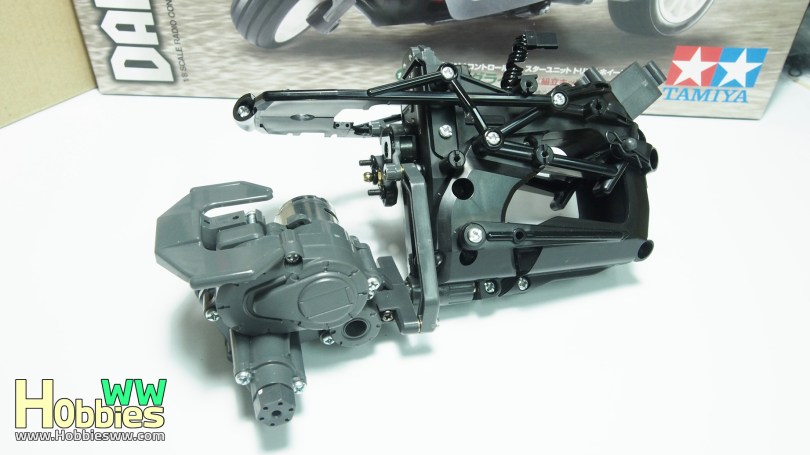

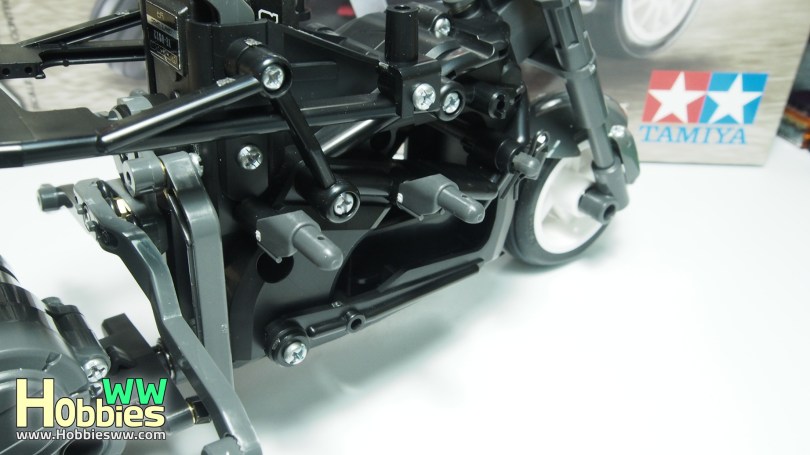

▼尾擔連接到車架
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

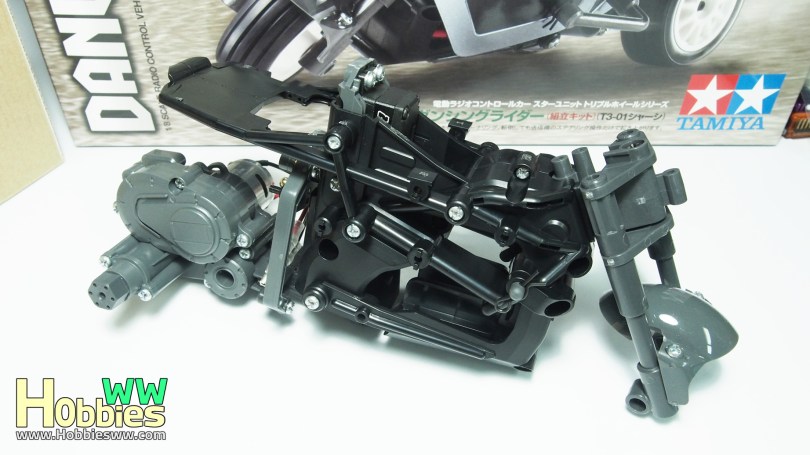

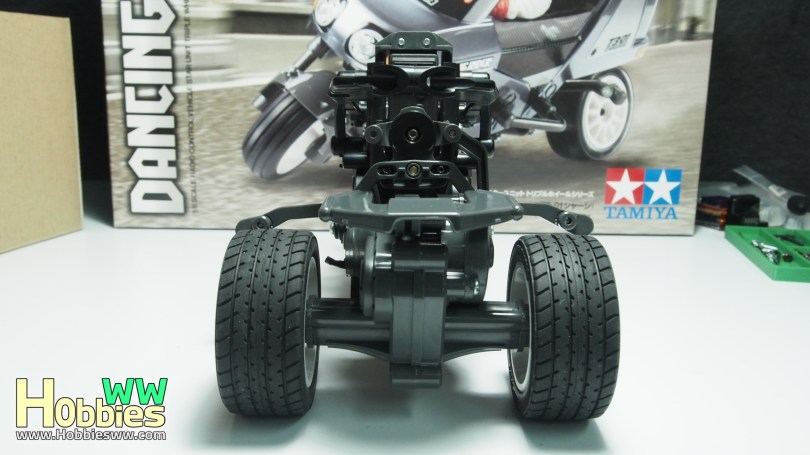

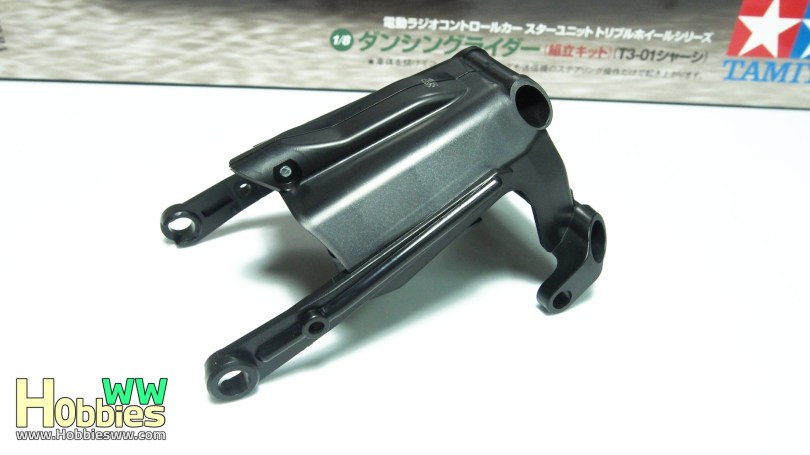

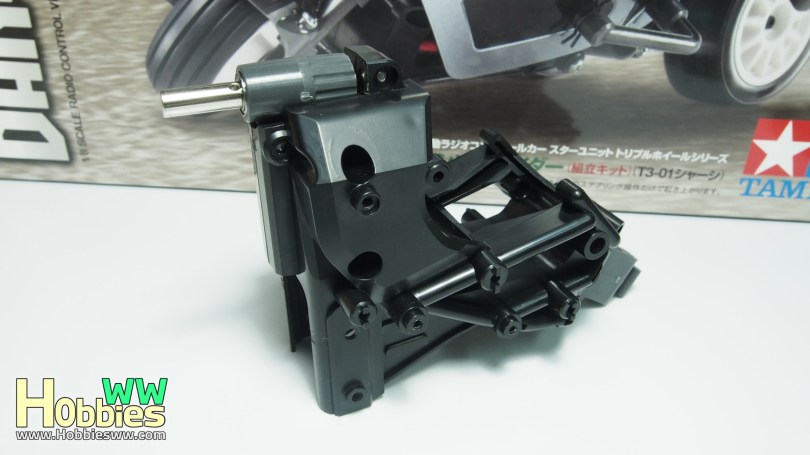

▼車身主體完成
OLYMPUS DIGITAL CAMERA

—–頭Fork安裝部份—–

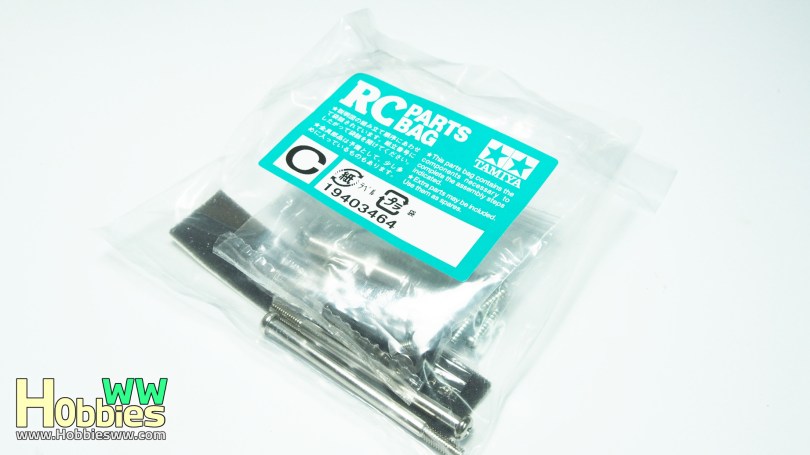

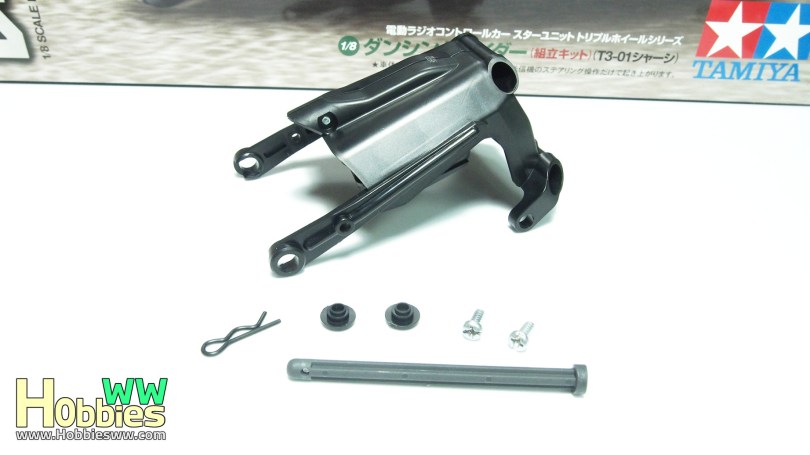

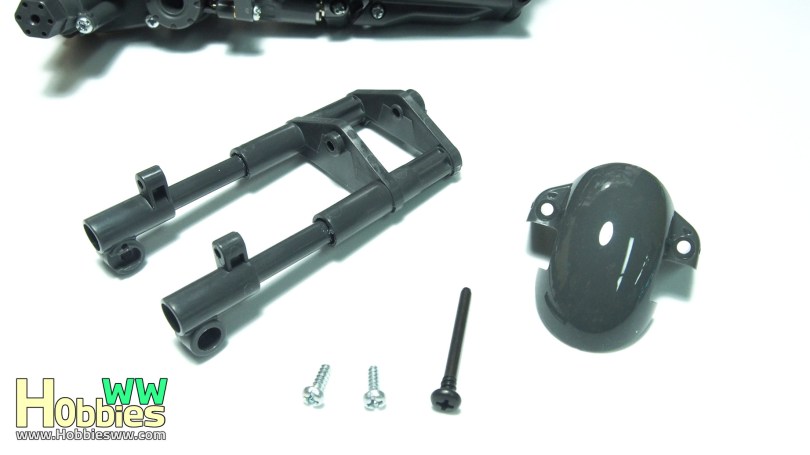

▼打開C包裝金屬件
OLYMPUS DIGITAL CAMERA

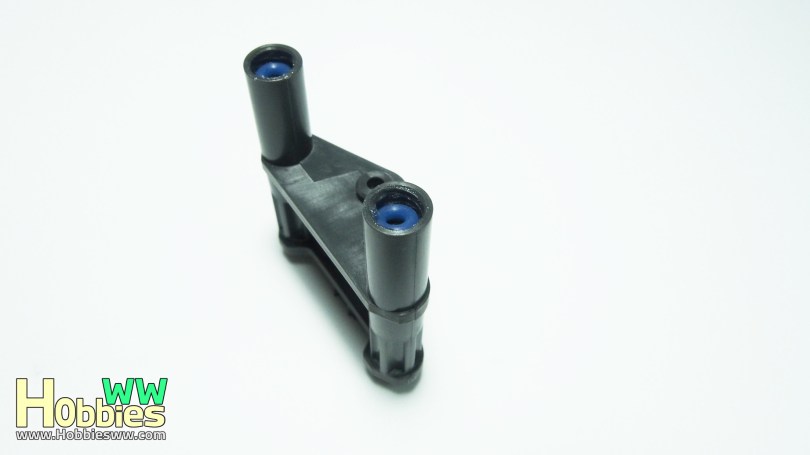

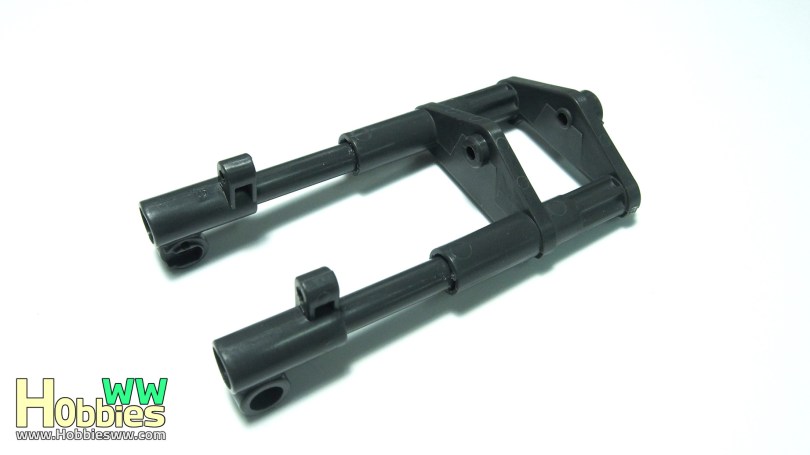

▼三輪車原裝彈簧頭Fork,  藍色為TRF O-Ring不包含在套件內OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

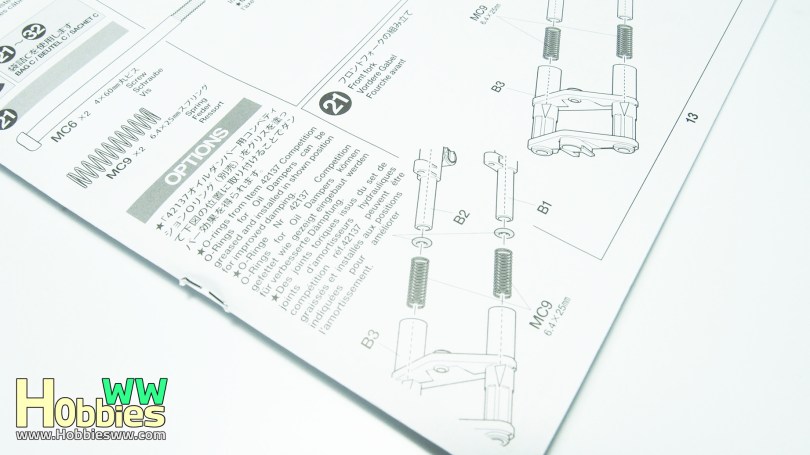

▼說明書教你一招加O-ring做阻力減少車頭跳動, 期待有油壓Fork升級推出OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

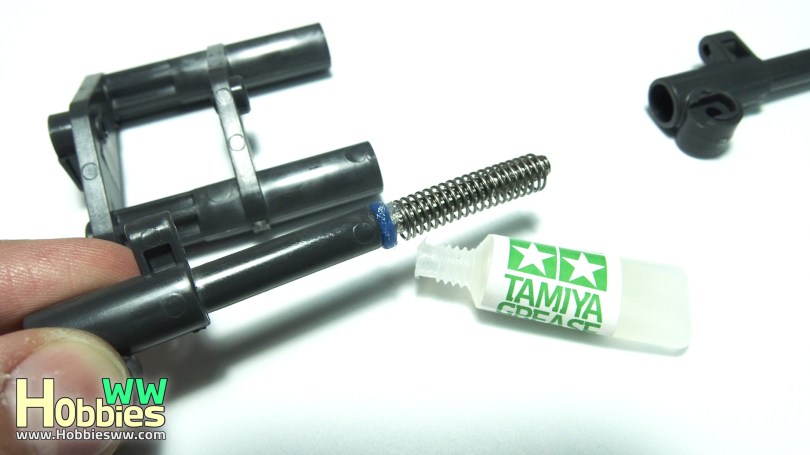

▼在O-ring中芯軸位, 以及O-ring外圍加上TAMIYA跟車雪油OLYMPUS DIGITAL CAMERA

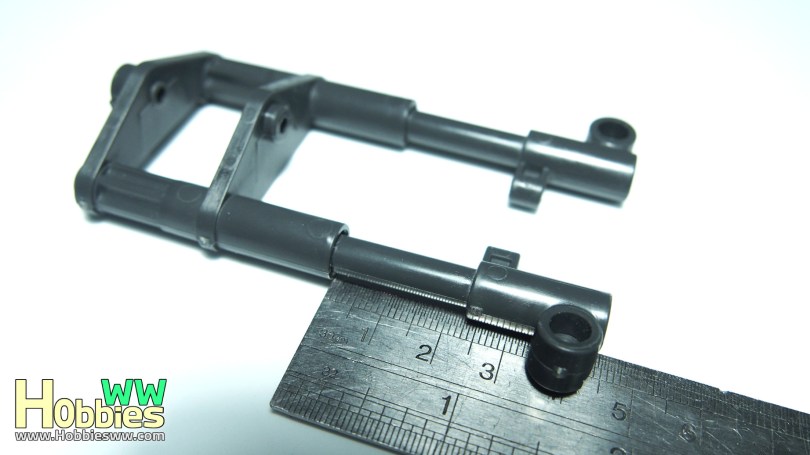

▼左/右尺寸相約
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

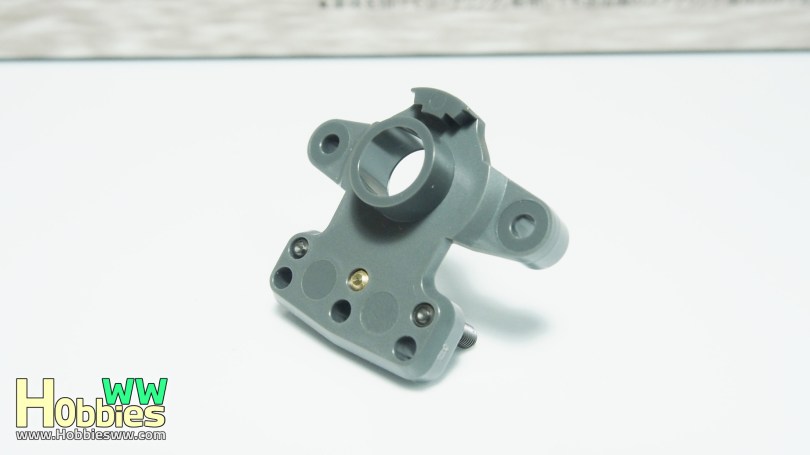

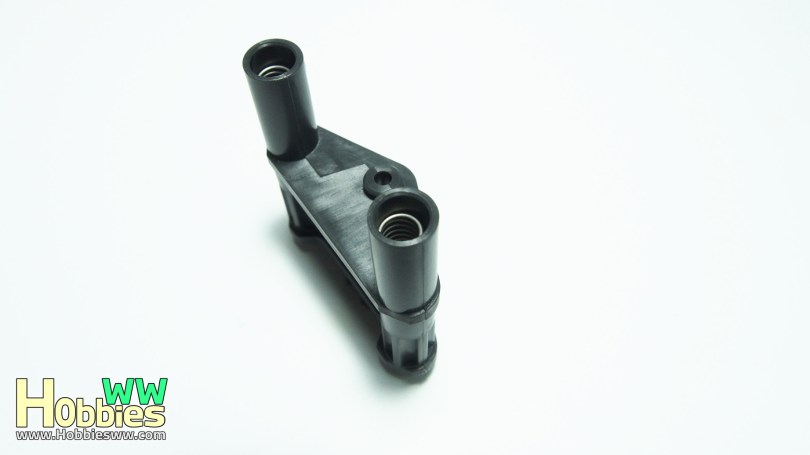

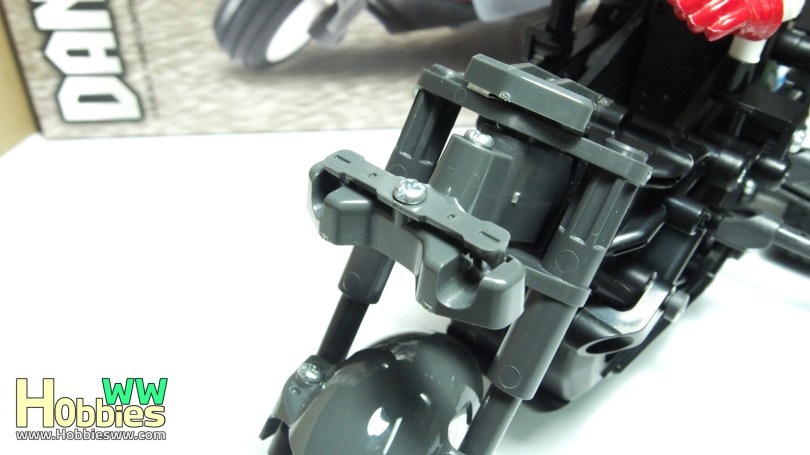

▼安裝頭沙板
OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

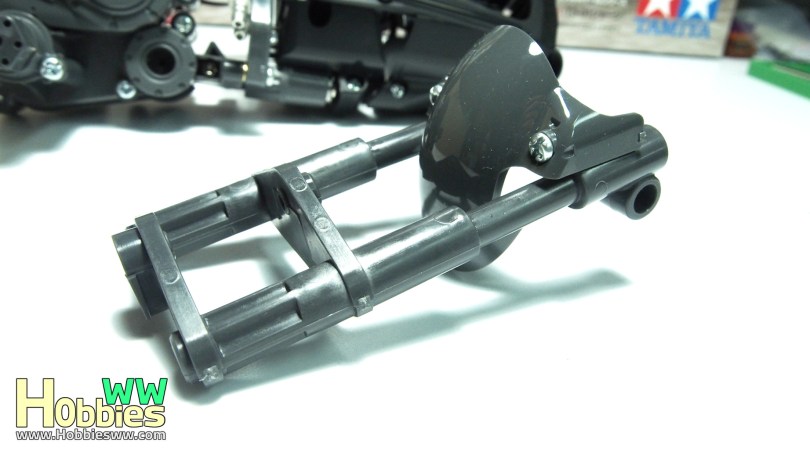

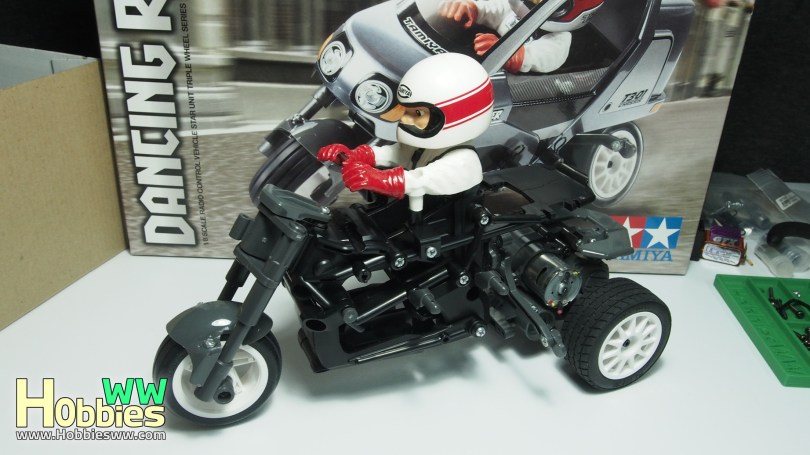

▼頭Fork己裝到車身
OLYMPUS DIGITAL CAMERA

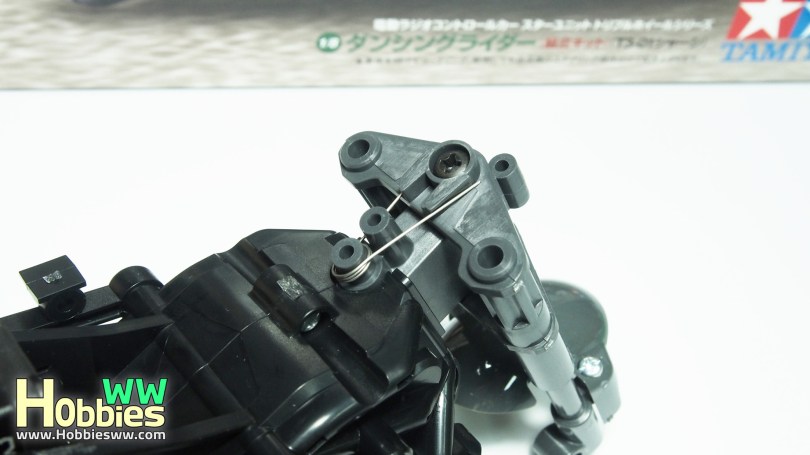

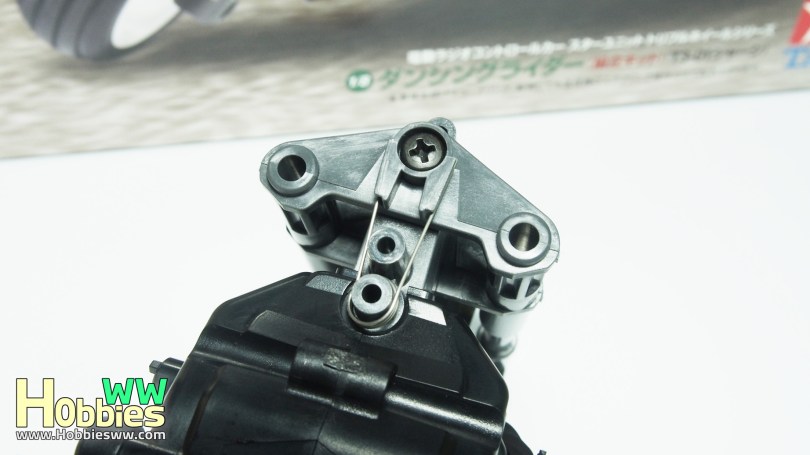

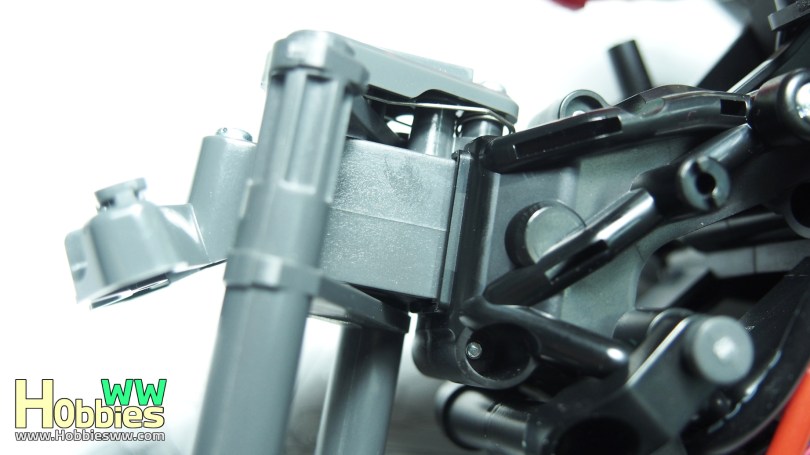

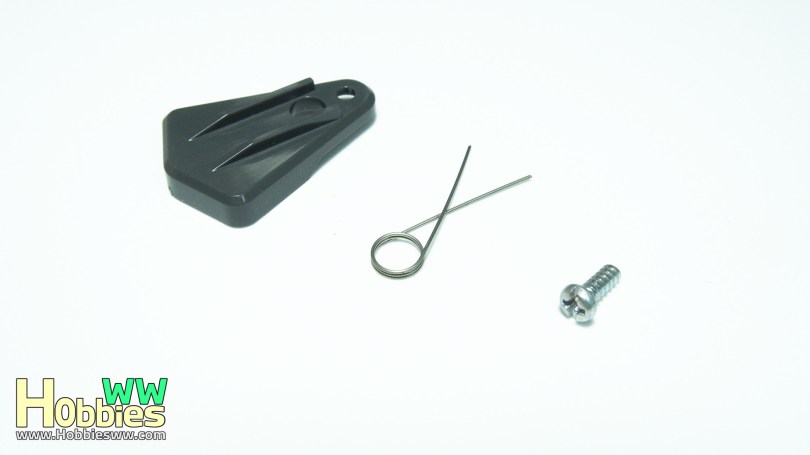

▼頭Fork回中彈簧OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

▼好多人沒留意, 說明書指示需要在頭Fork盡位加上海綿避免硬撞
OLYMPUS DIGITAL CAMERA

▼跟車海綿
OLYMPUS DIGITAL CAMERA

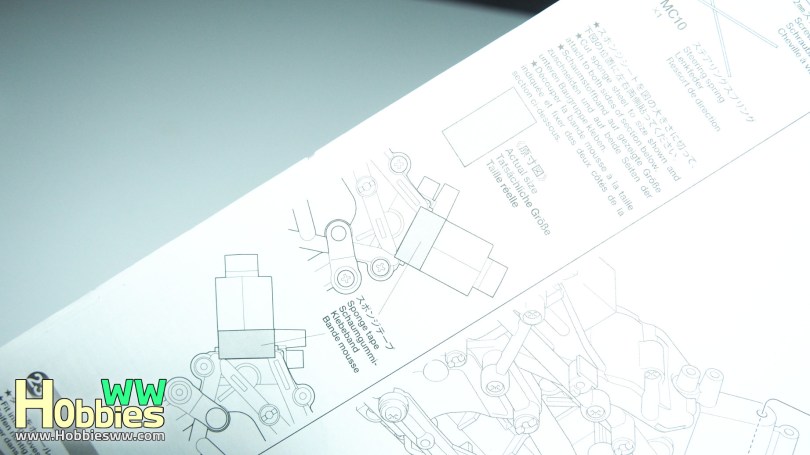

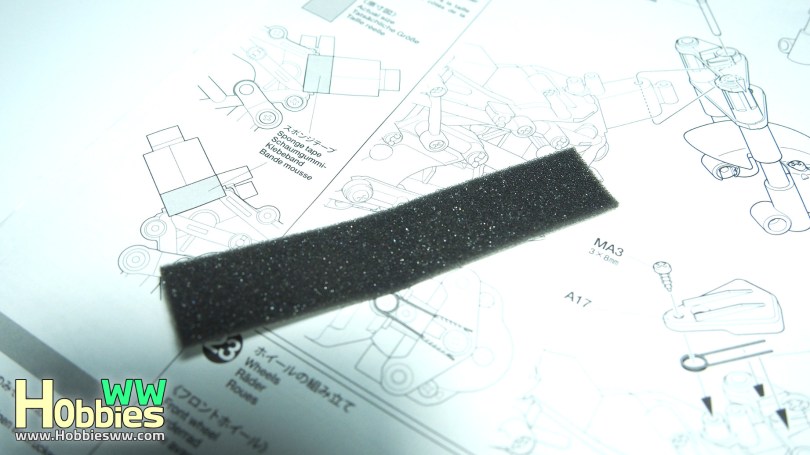

▼按說明書1:1圖剪裁海綿
OLYMPUS DIGITAL CAMERA

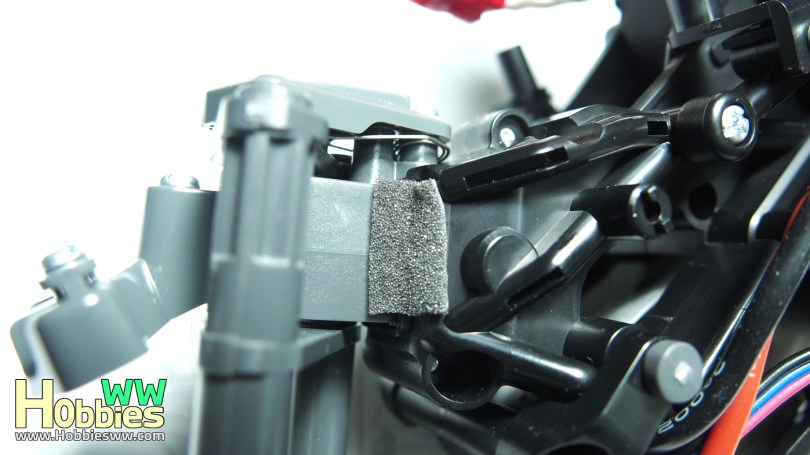

▼貼上海綿
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

—–車輪安裝部份—–

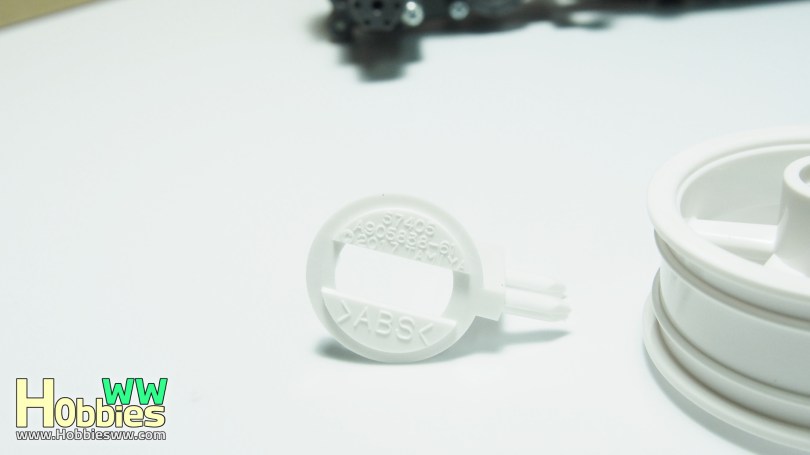

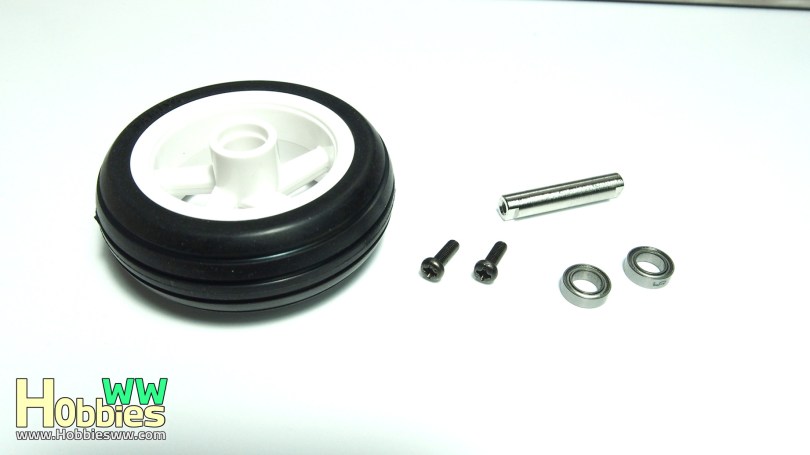

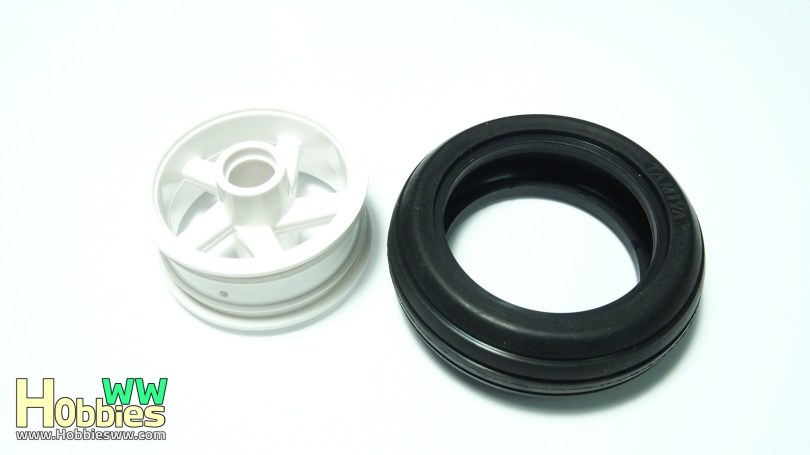

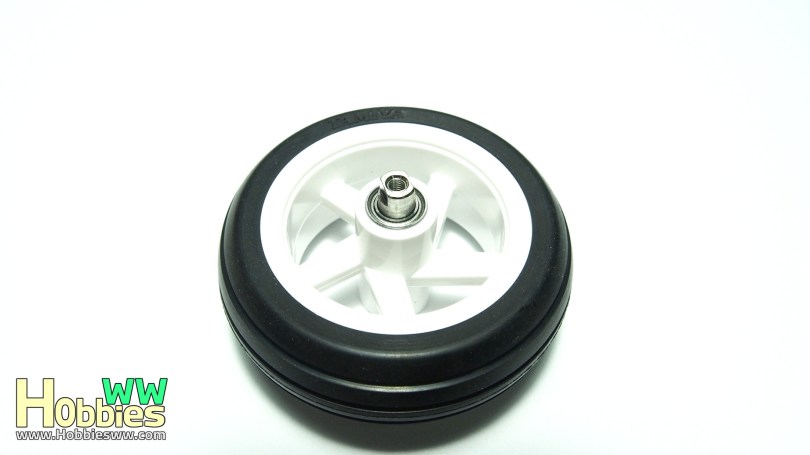

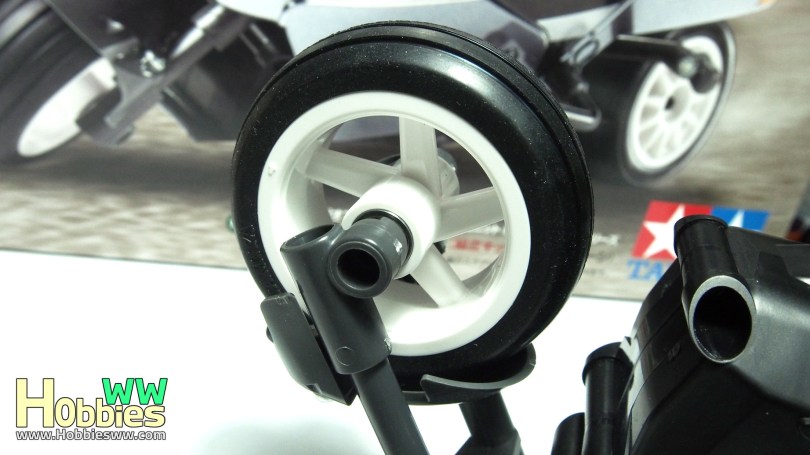

▼車頭使用全新規格三輪頭轆OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

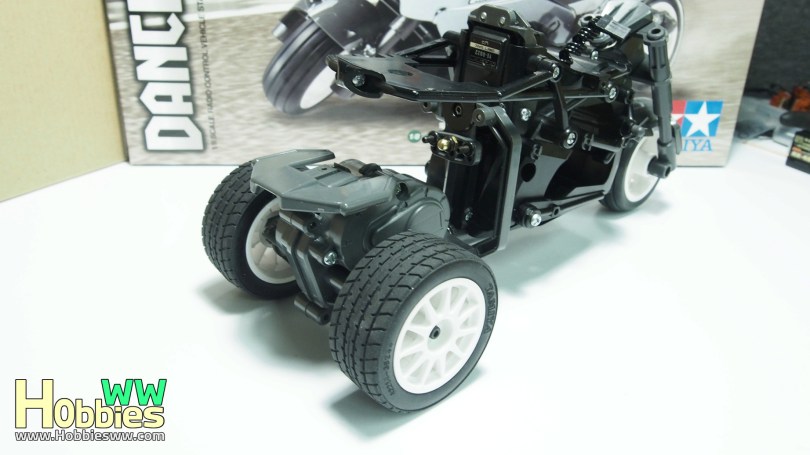

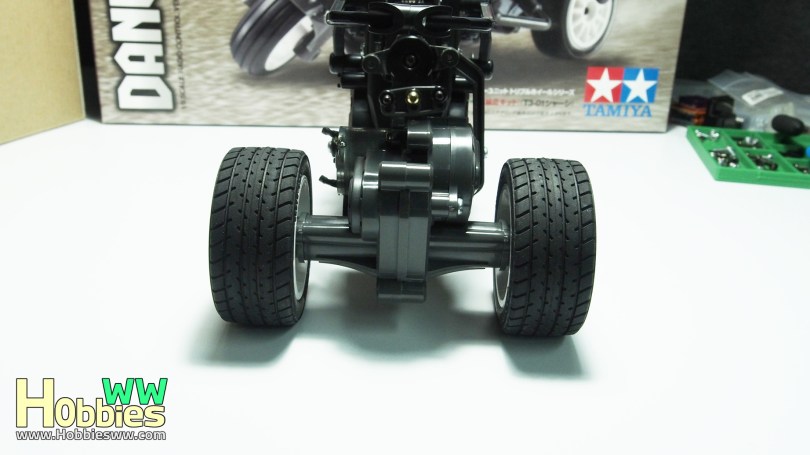

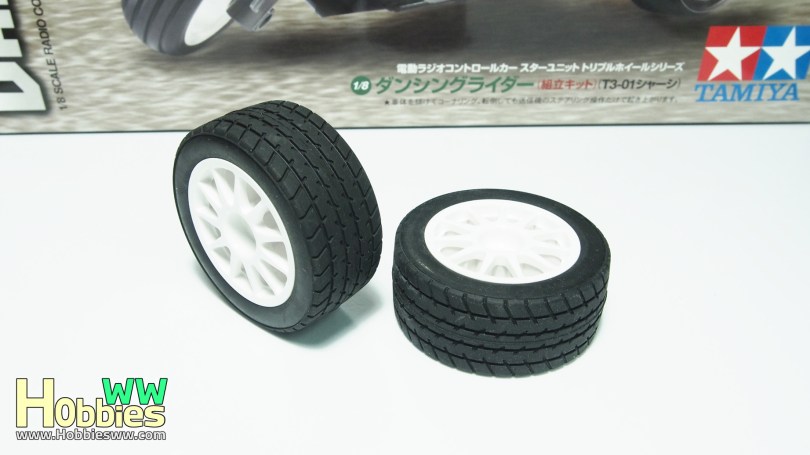

▼車尾使用M-Chassis規格尾轆, 市面選擇相當多OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

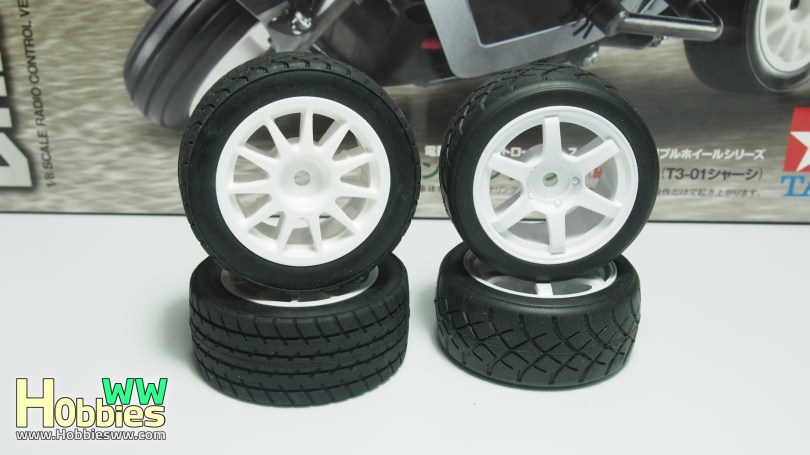

▼筆者的X紋車胎以及日本風味尾呤OLYMPUS DIGITAL CAMERA

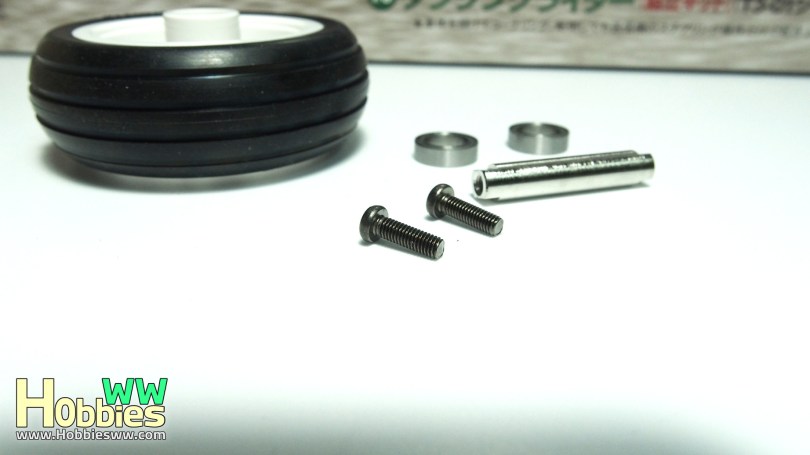

▼注意安裝頭軸需要用幼牙螺絲
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

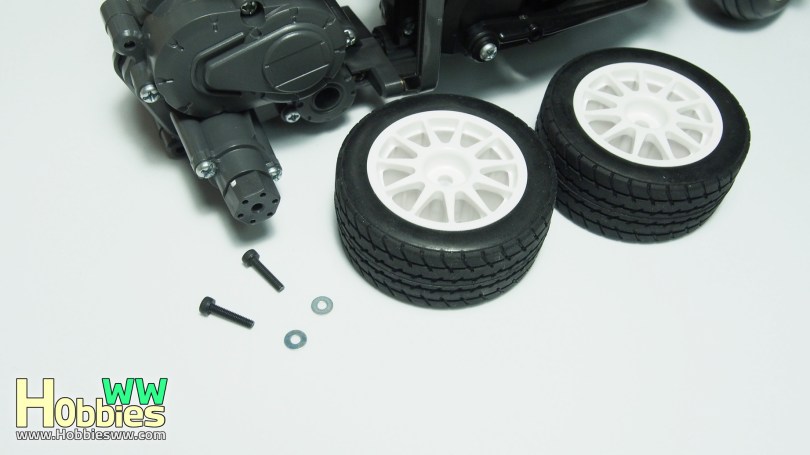

▼尾轆安裝使用M2.5螺絲, 非傳統方式
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA
—–車殼 / 電子零件 / 公仔安裝部份—–

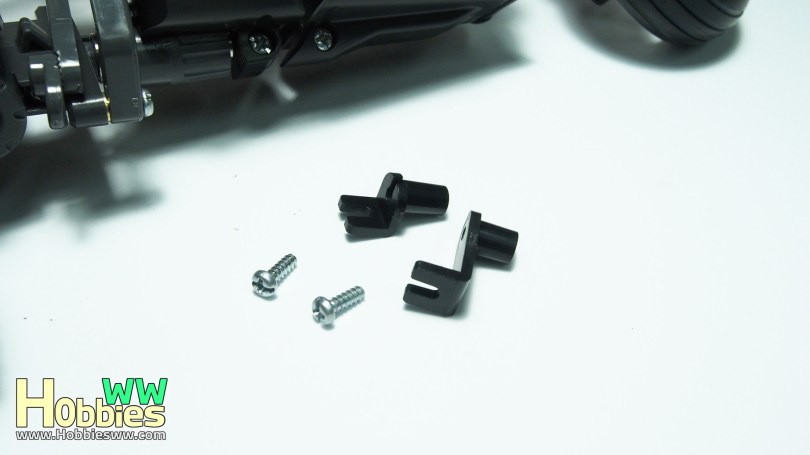

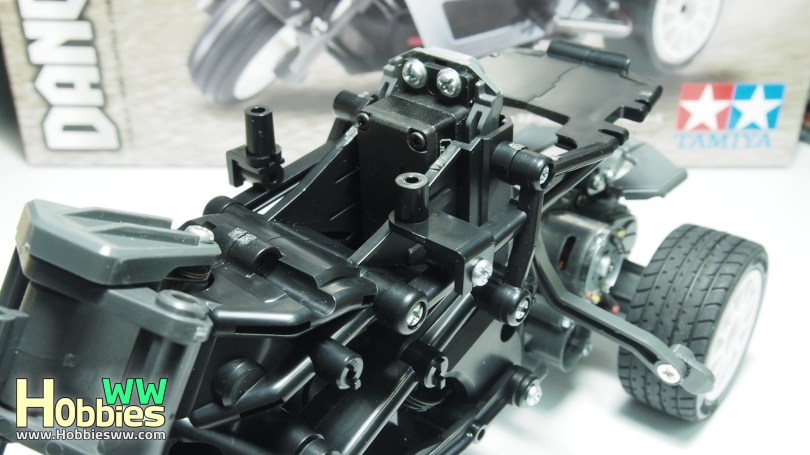

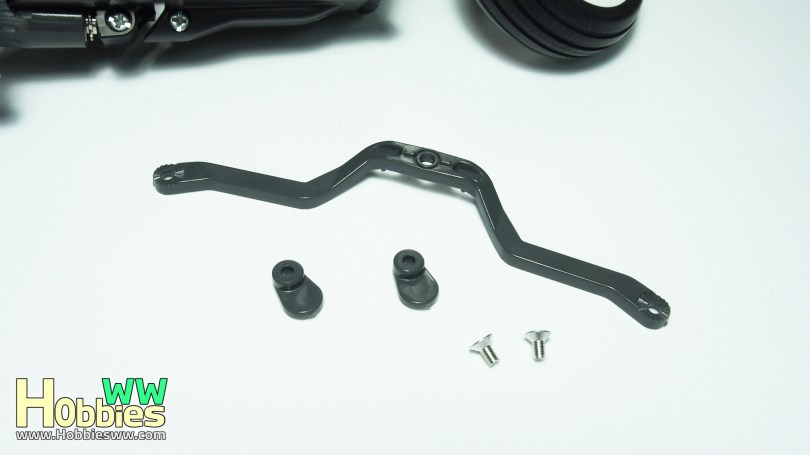

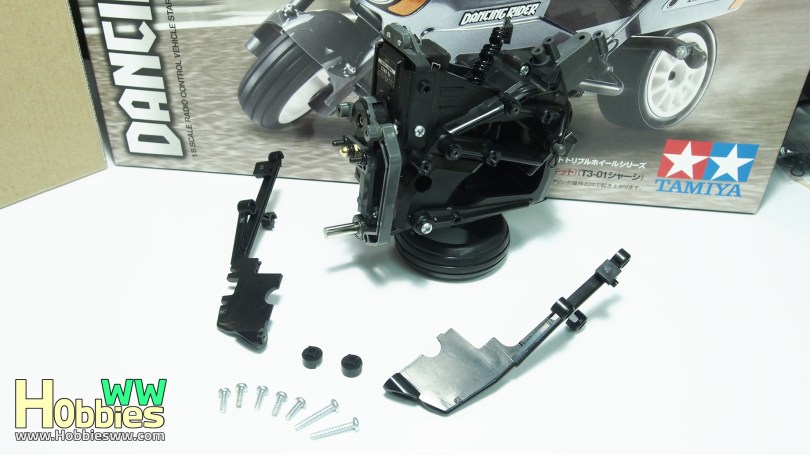

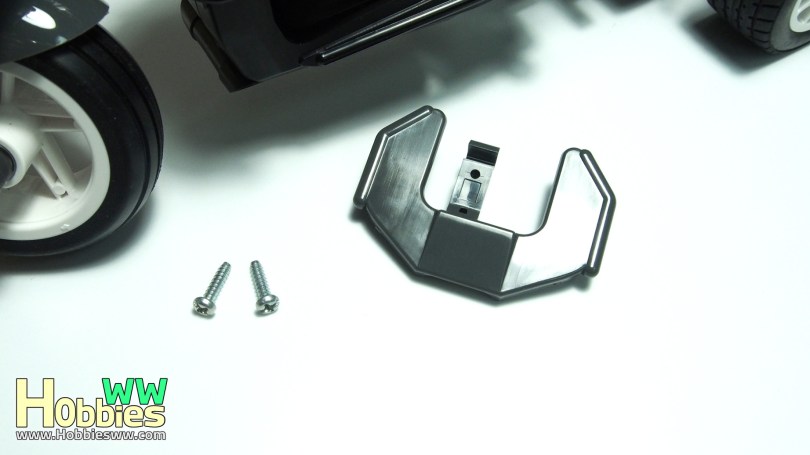

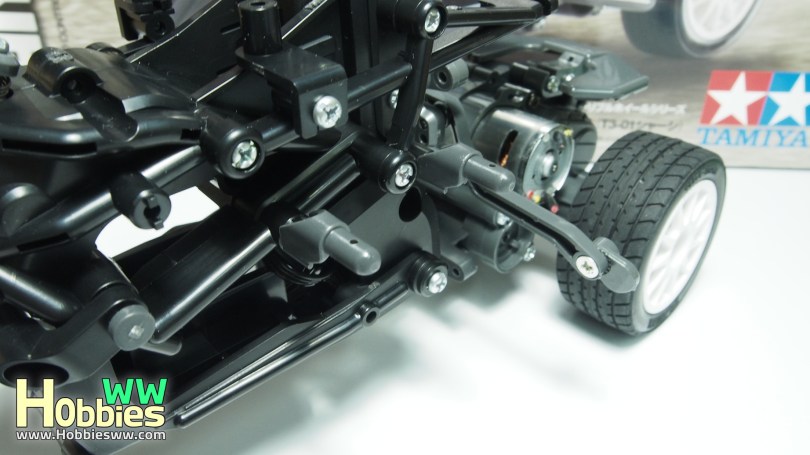

▼車身側架作用是反車後可自己起身OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

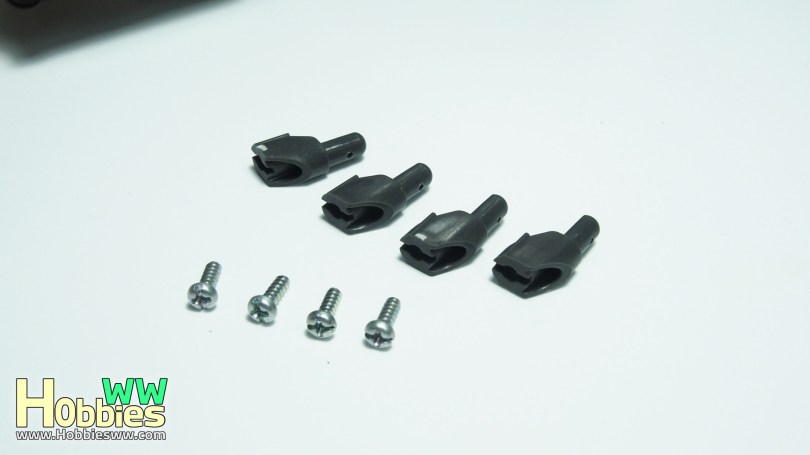

▼車殼Mount
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

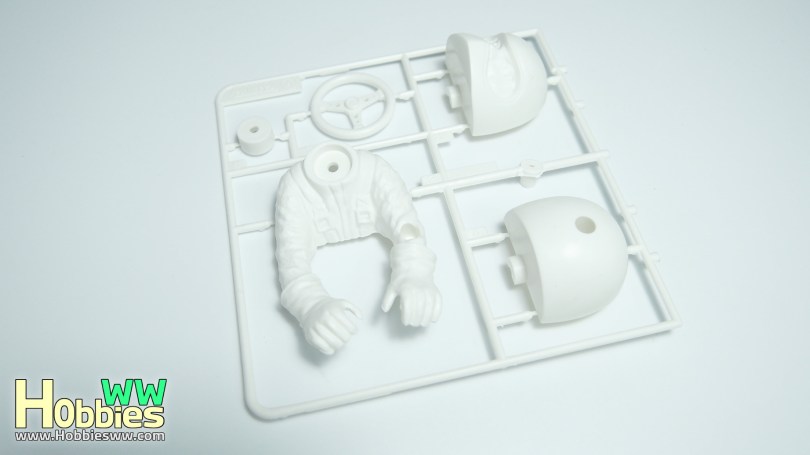

▼跟車有公仔但需要自行上色
OLYMPUS DIGITAL CAMERA

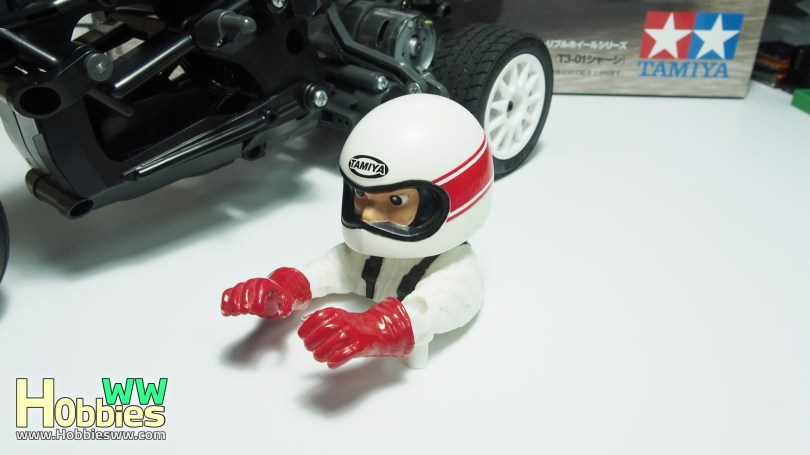

▼時間關係己準備好己上色公仔, 此為原廠上色
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

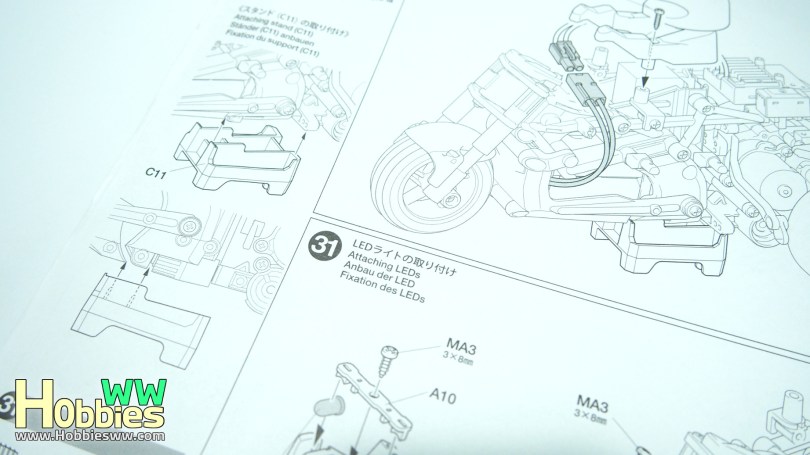

▼原裝車頭LED燈架
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

▼筆者自行開孔, 走線更加簡潔直接OLYMPUS DIGITAL CAMERA

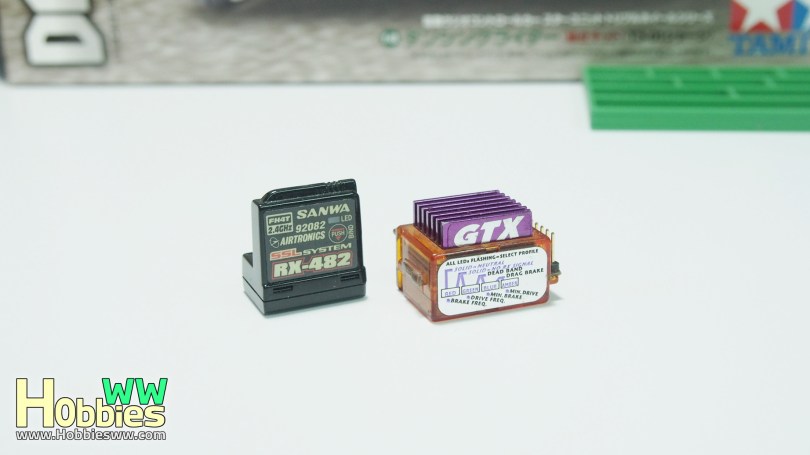

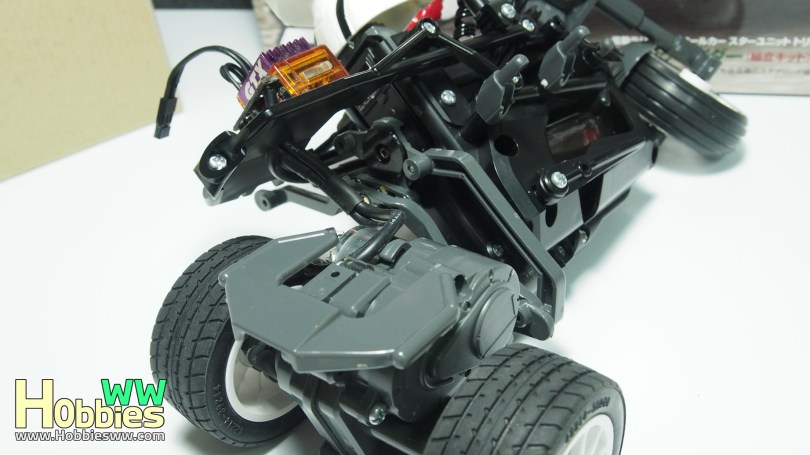

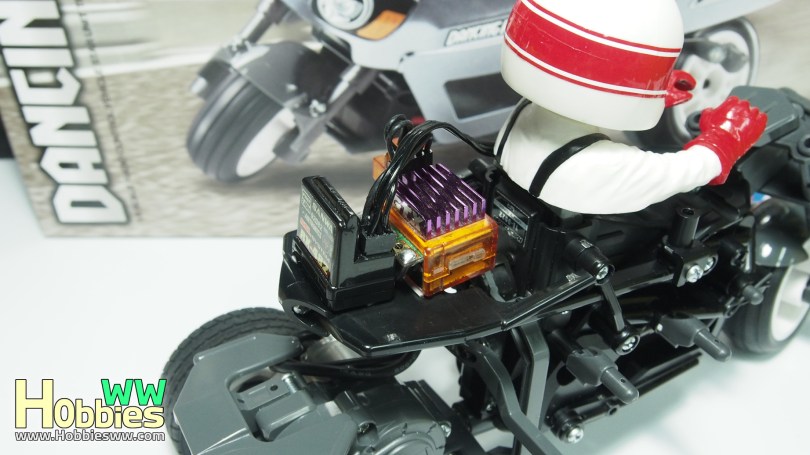

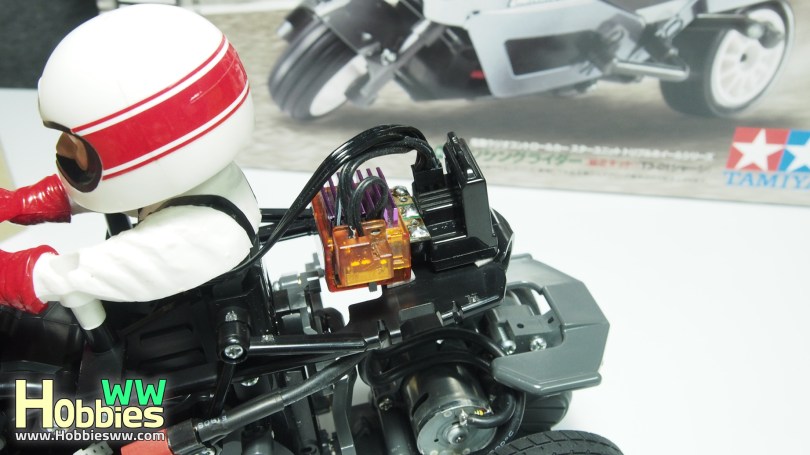

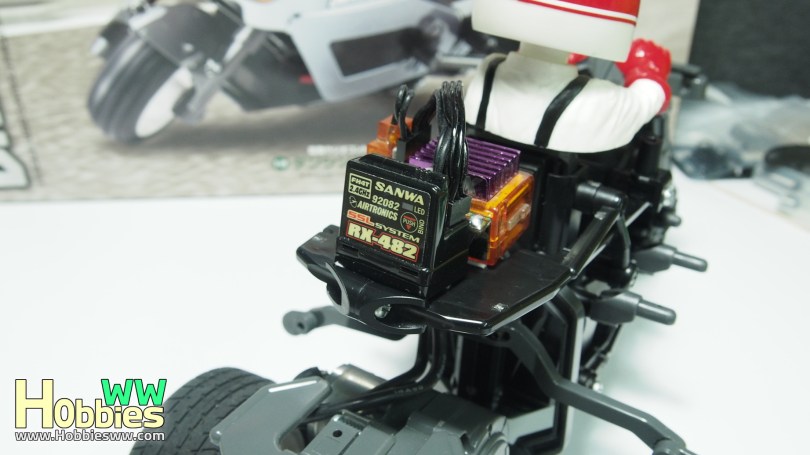

▼ESC(電子變速)+RX(接收)擺放於尾箱位置, 有70mm闊空間十分足夠
OLYMPUS DIGITAL CAMERA

▼筆者習慣使用3M雙面貼, 當然跟車雙面貼也可以
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

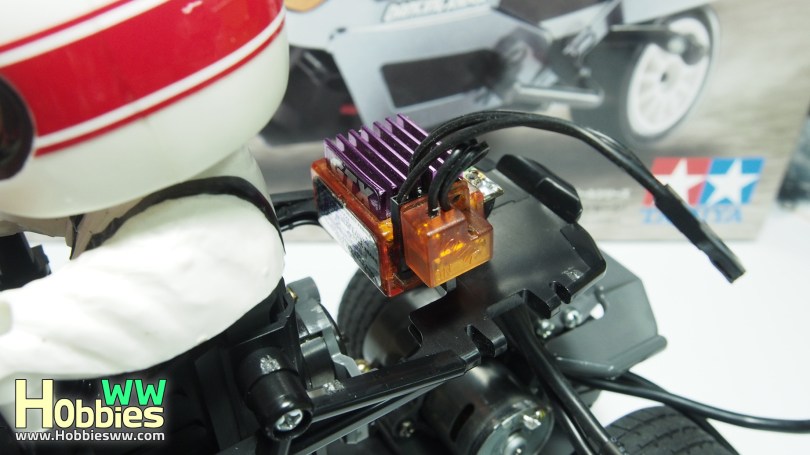

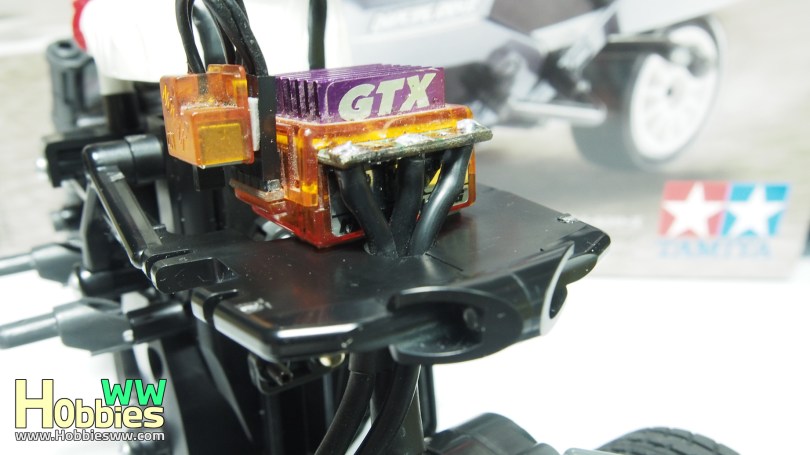

▼筆者使用相當細粒的絕版Novak GTX ESC, 黑色電線重新焊接成剛剛好長度, 非常型仔
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

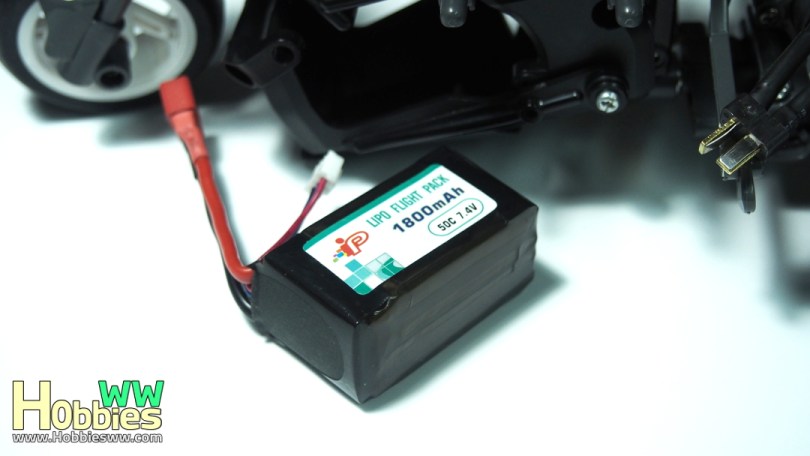

▼裝上電池檢查ESC線是否夠長
OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

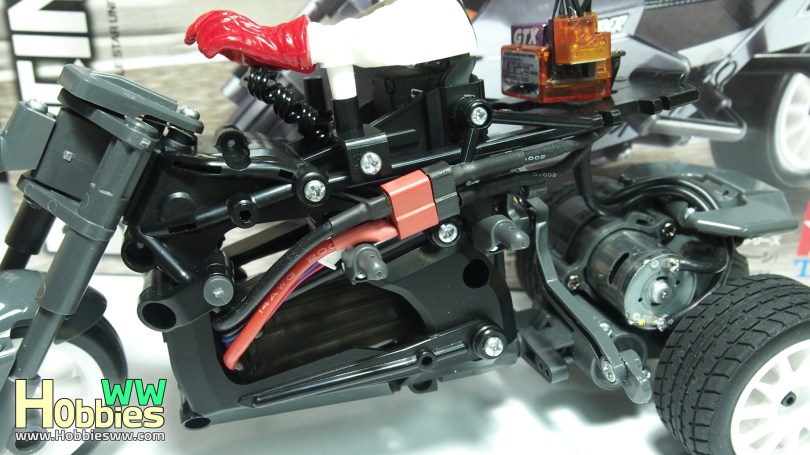

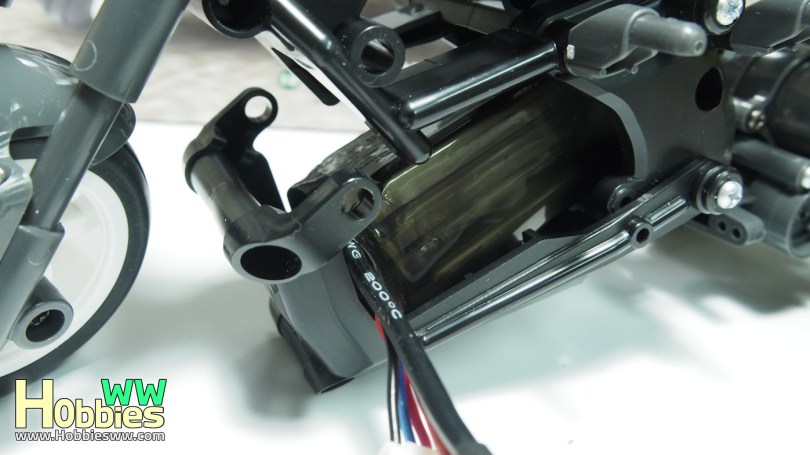

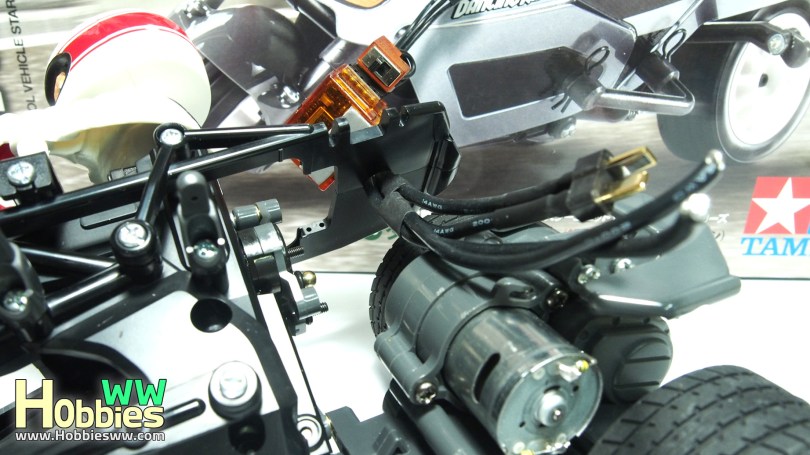

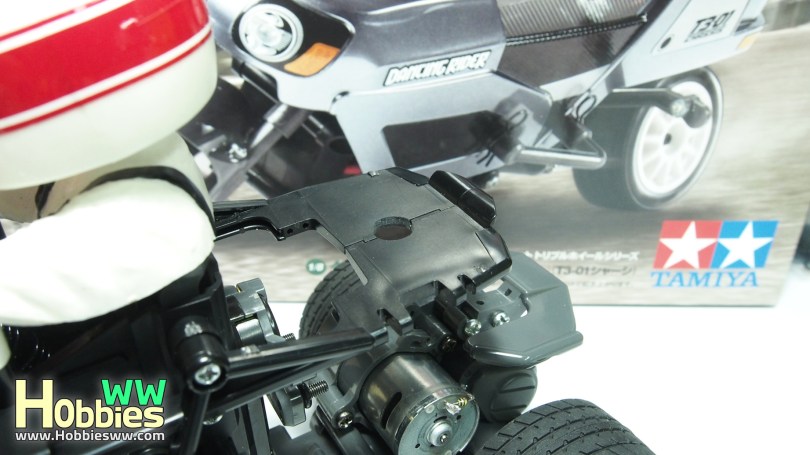

▼電插走線在殼柱之上, 否則扭腰時會撞到側架
OLYMPUS DIGITAL CAMERA

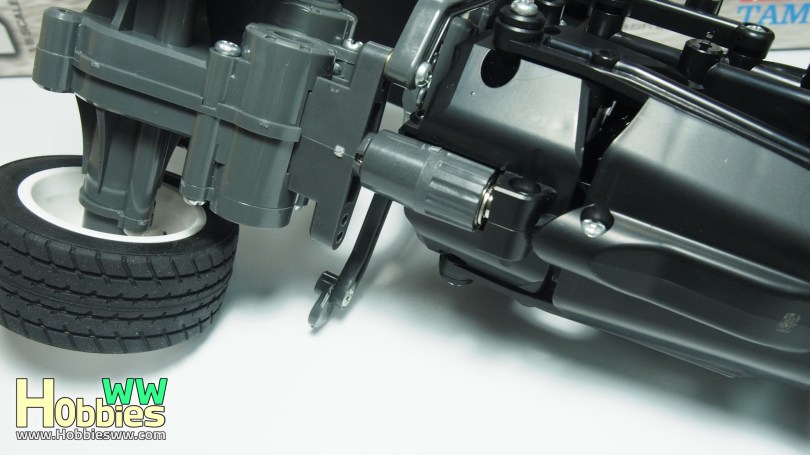

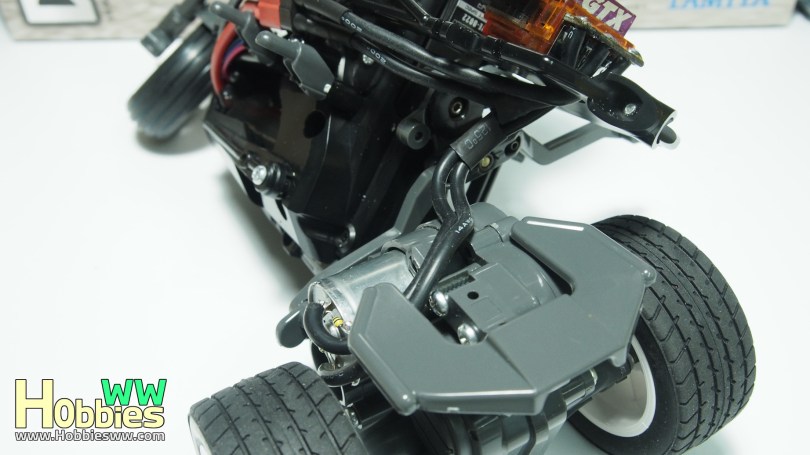

▼檢查左右扭腰盡位電線是否夠長
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

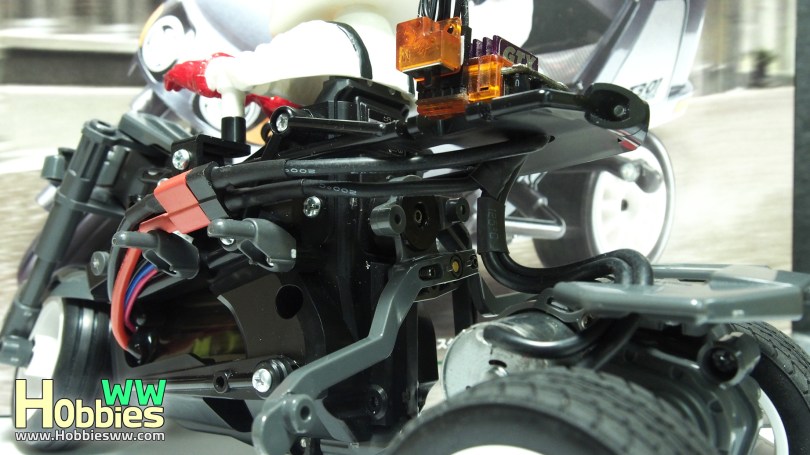

▼所有電線/信號線換成黑色以及剪裁到剛好長度, 看上去較好看
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

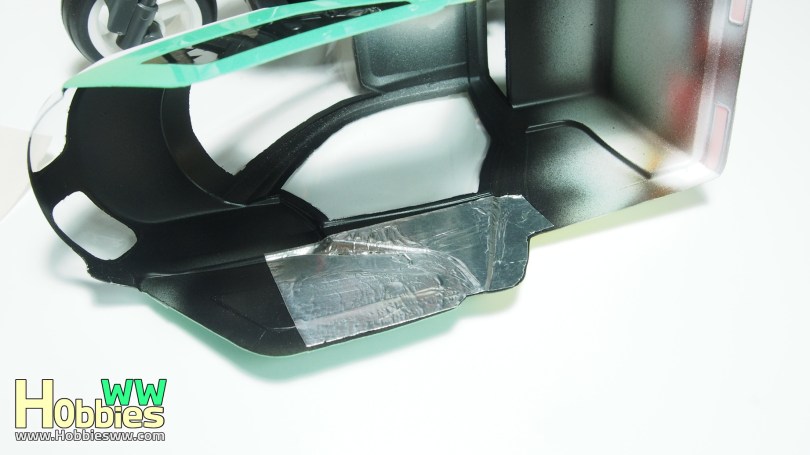

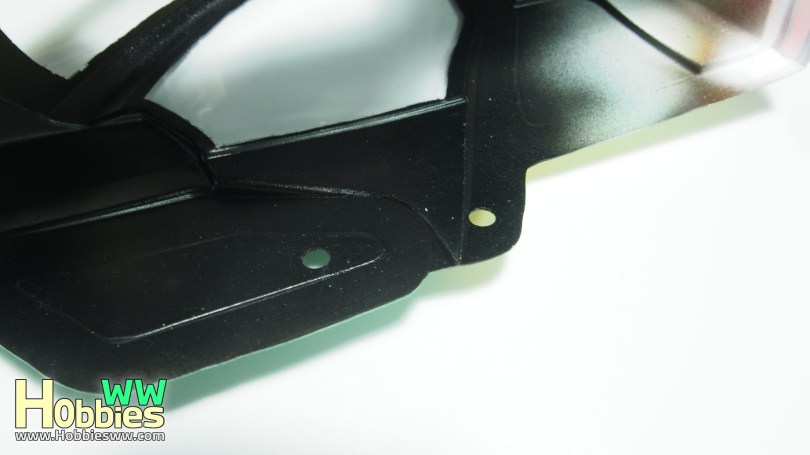

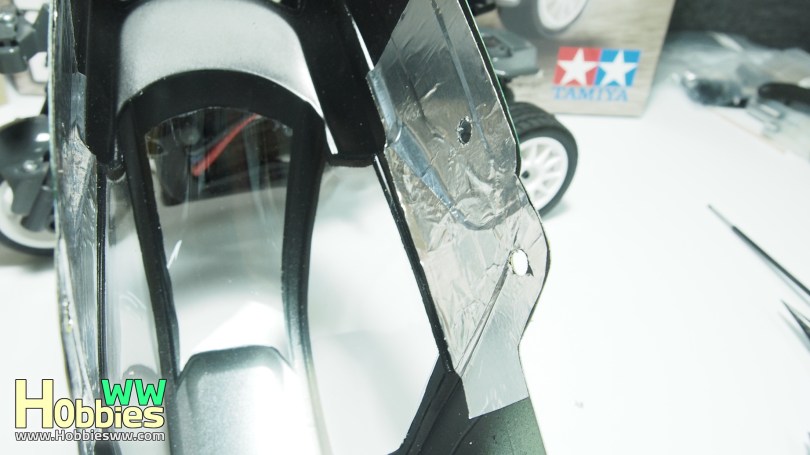

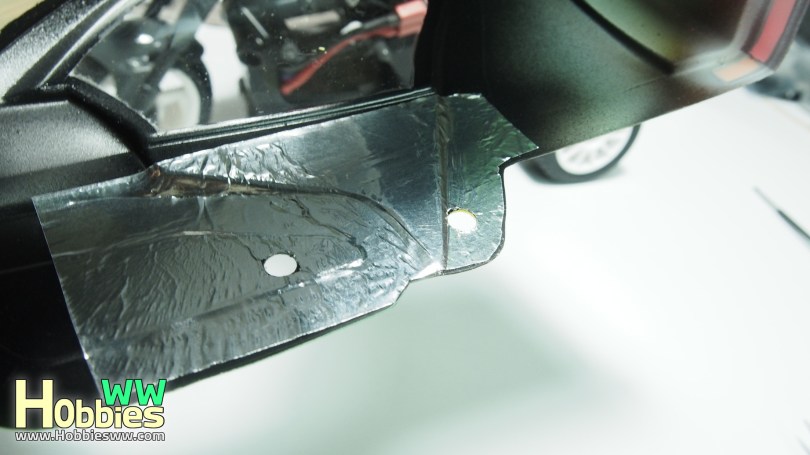

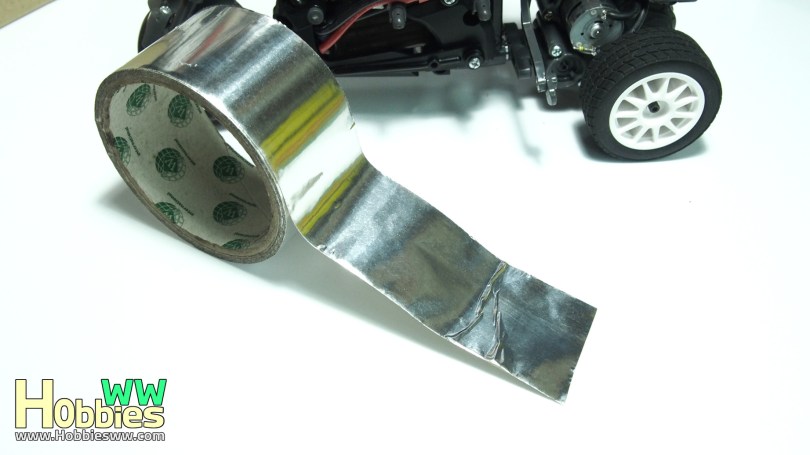

▼車殼貼上鋁質貼紙用作車殼防花
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

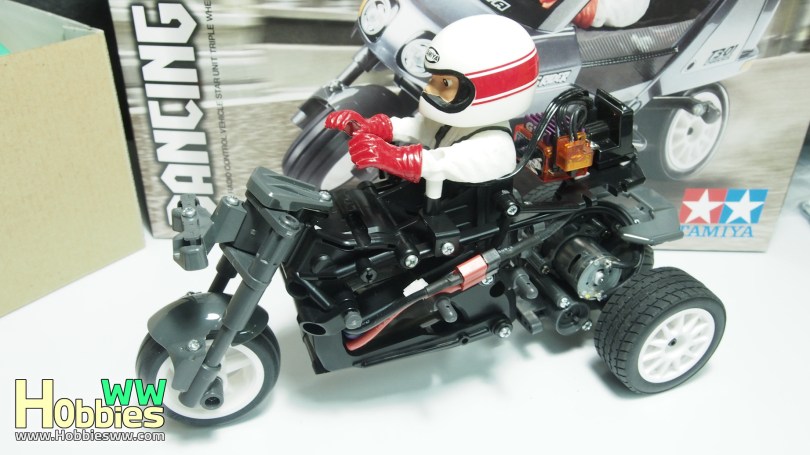

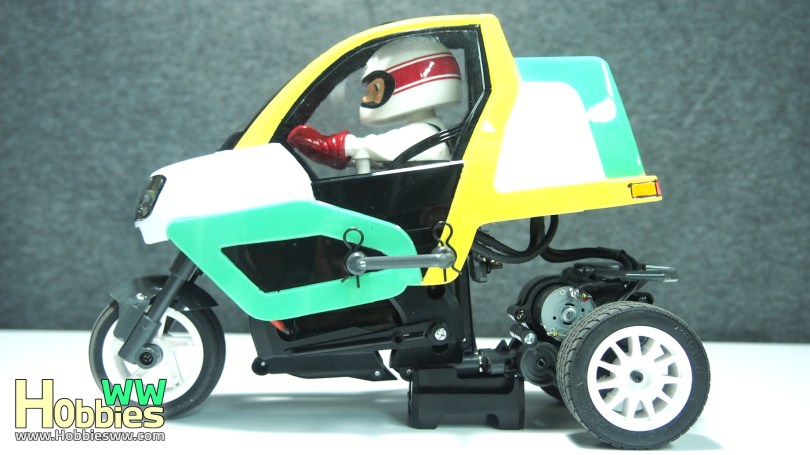

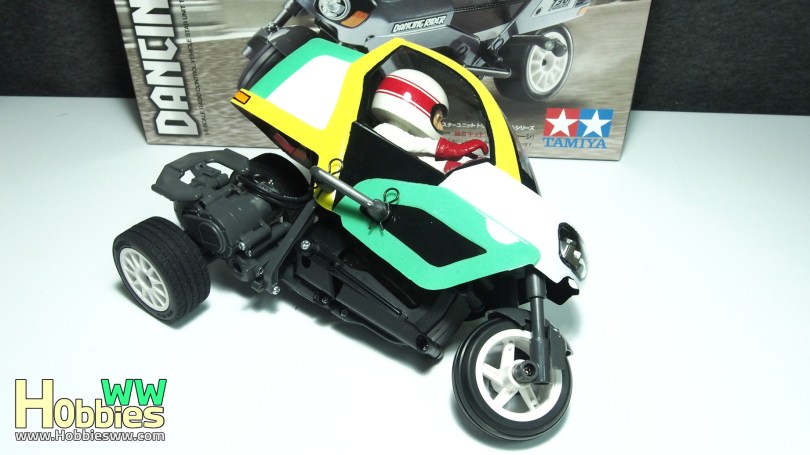

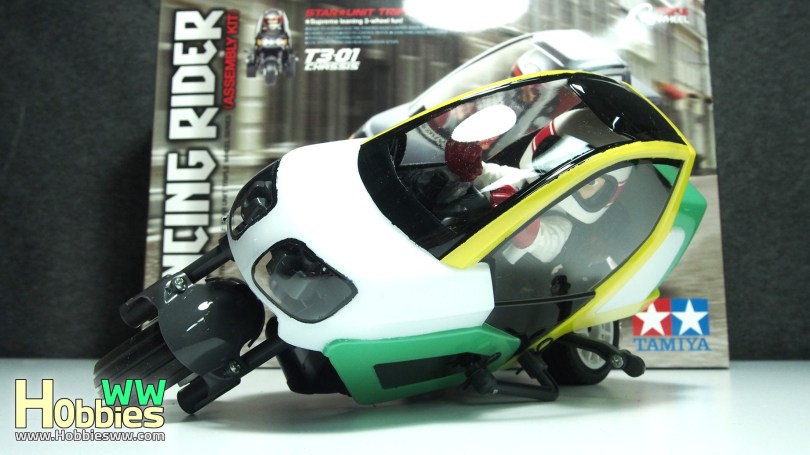

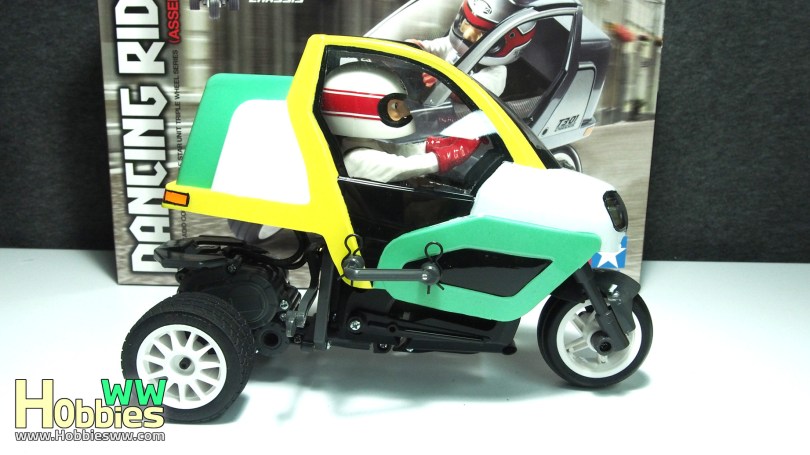

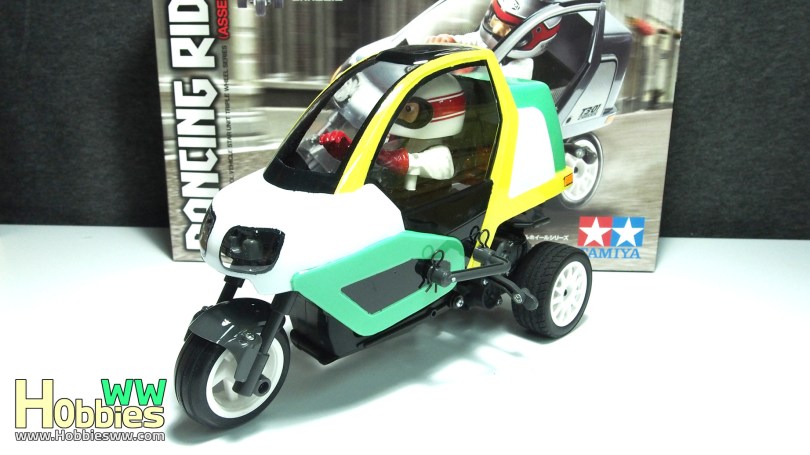

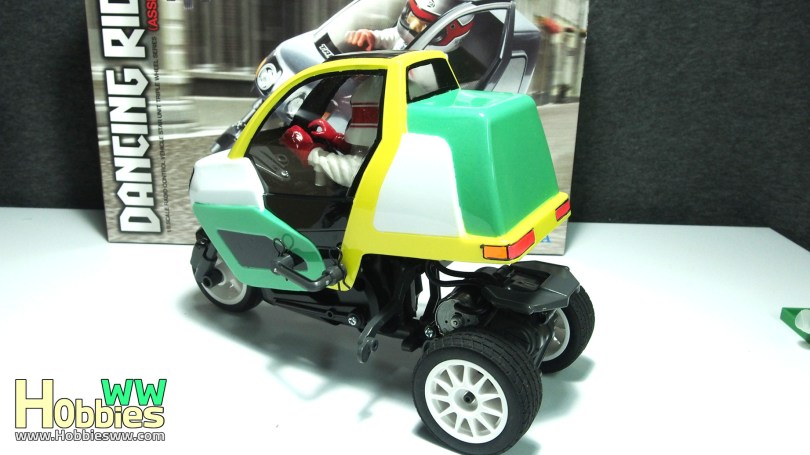

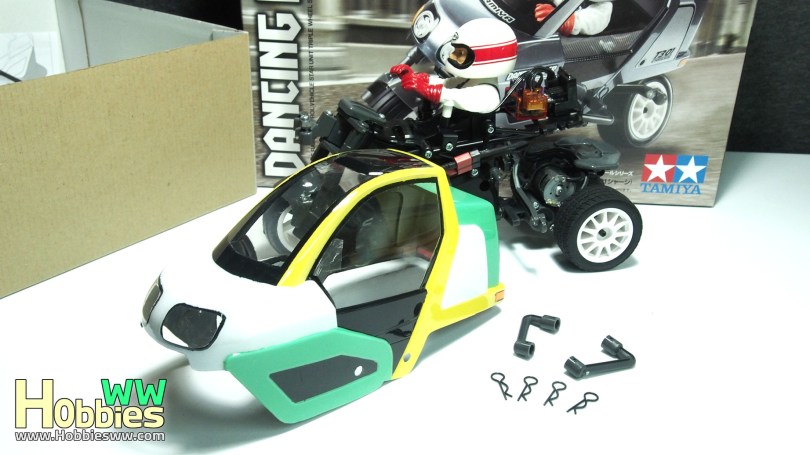

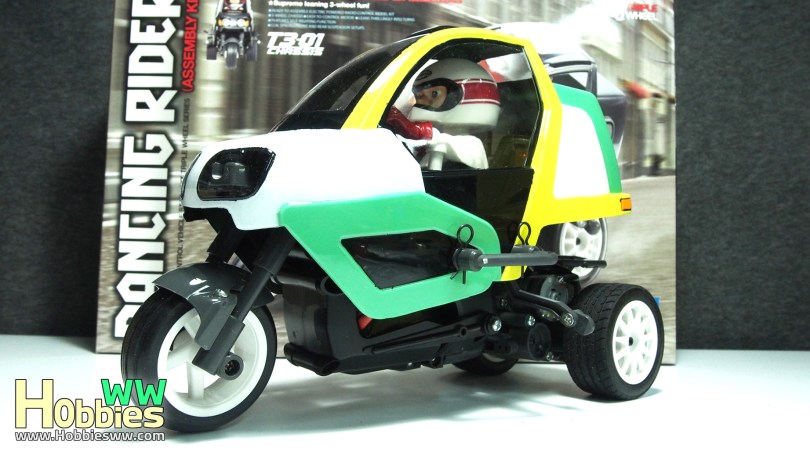

▼裝上車殼就完成了
OLYMPUS DIGITAL CAMERA

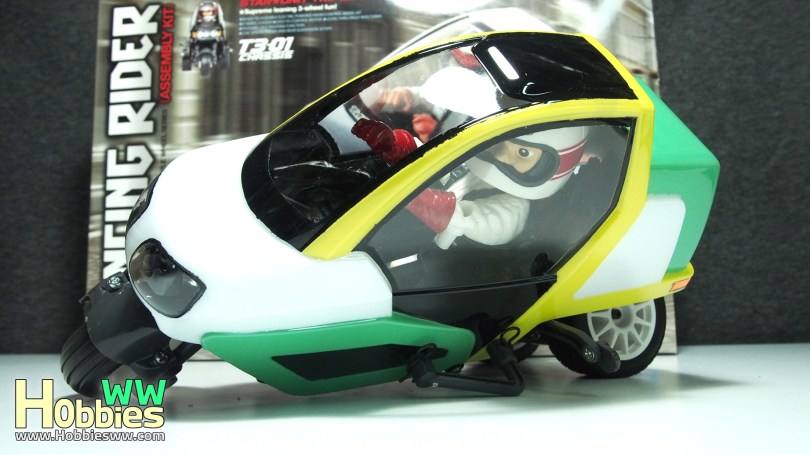

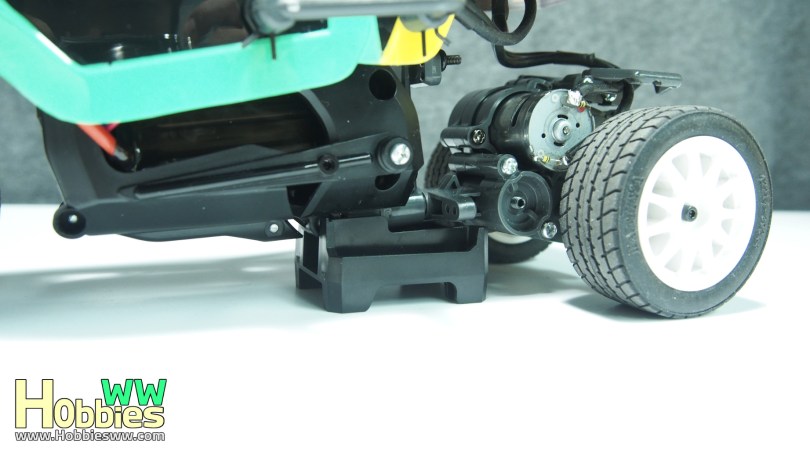

▼Display Mount 企得穩陣
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERAOLYMPUS DIGITAL CAMERA

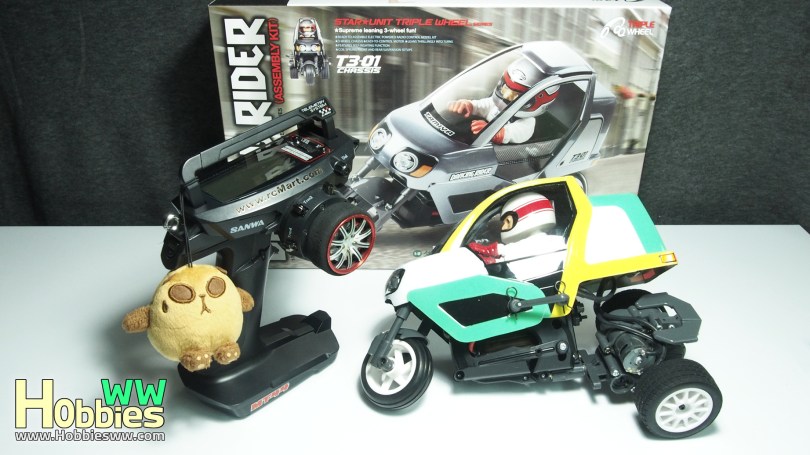

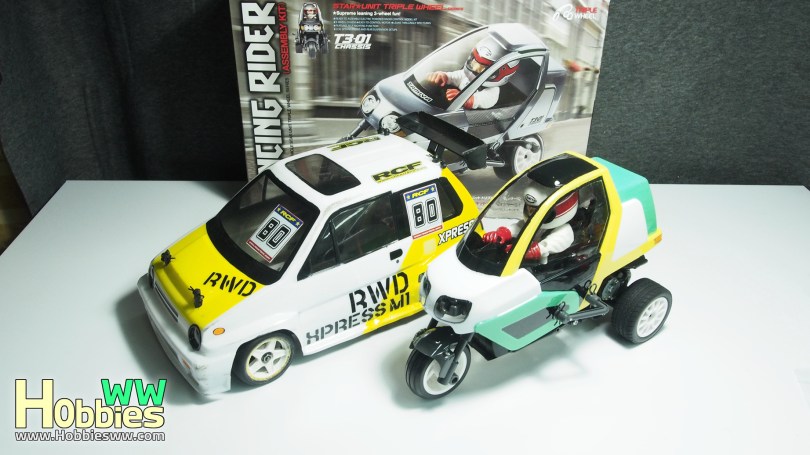

▼對比210mm軸距M車尺寸OLYMPUS DIGITAL CAMERA

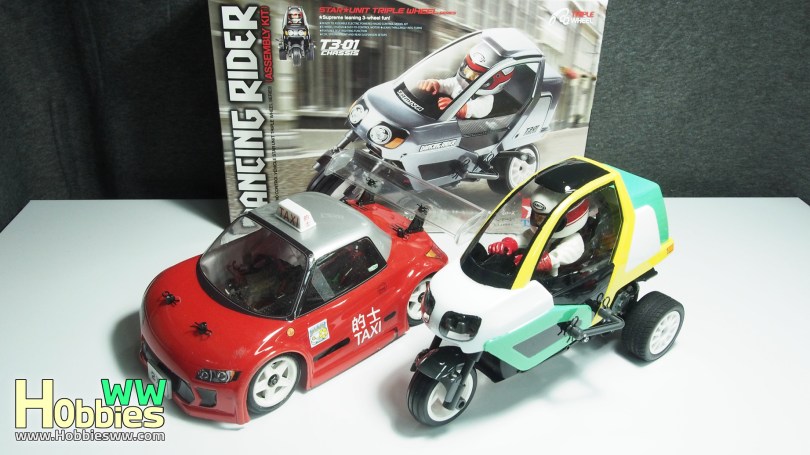

▼對比Xpress K1尺寸
OLYMPUS DIGITAL CAMERA

T3-01車架組裝完成 !
下一篇文章將會介紹車殼上色部分, 多謝收看 !
